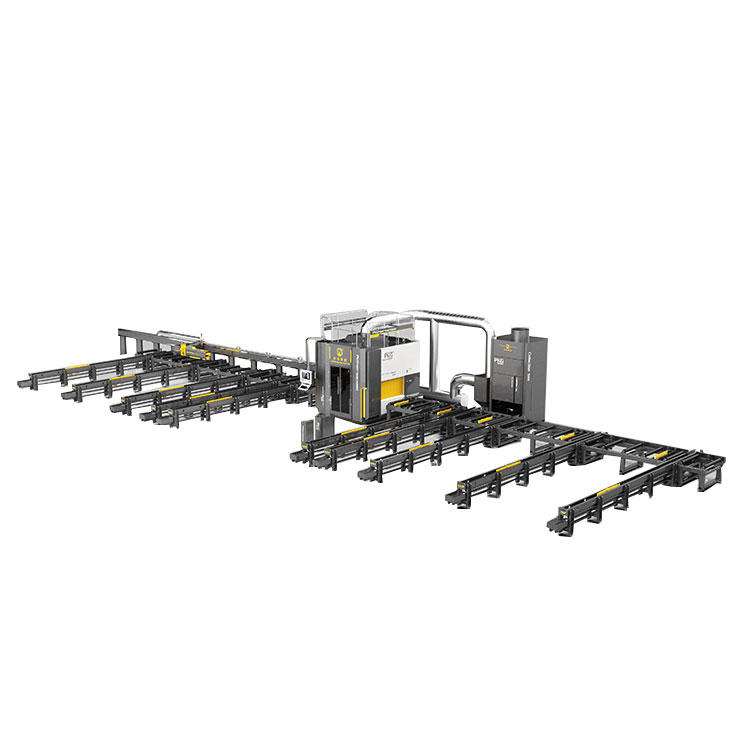

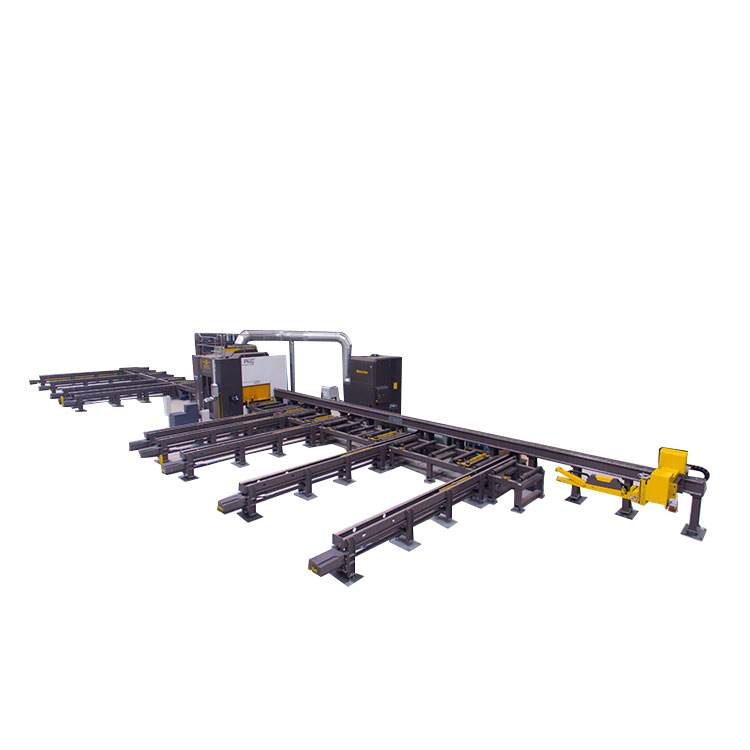

Beam စက်ရုပ်ဖြတ်စက်

JINFENG® ပရော်ဖက်ရှင်နယ်တရုတ်ထုတ်လုပ်သူနှင့်ပေးသွင်းသူဖြစ်ပါသည်။Beam စက်ရုပ်ဖြတ်စက်s တတ်နိုင်သောစျေးနှုန်းဖြင့်။ ဟိBeam စက်ရုပ်ဖြတ်စက်s များသည် H beam (I beam) ၏ မတူညီသော သံမဏိပရိုဖိုင်များတွင် ပလာစမာဖြတ်တောက်ခြင်းကို လုပ်ဆောင်ရန် စွမ်းဆောင်ရည်မြင့် H-beam ပလာစမာ ကိုင်တွယ်ဖြေရှင်းသည့် စက်များဖြစ်သည်။

PKG500



Beam စက်ရုပ်ဖြတ်စက်



အားလုံးအတွက်Beam စက်ရုပ်ဖြတ်စက်JINFENG WELDCUT မှထုတ်လုပ်သော s နှင့် ပလာစမာဖြတ်တောက်ခြင်းစက်များသည် အာမခံ 2 နှစ်ရှိမည်ဖြစ်ပြီး၊ Roller tables၊ cross conveyor၊ dust filter၊ plasma cutting system နှင့် dot peen marking device ကဲ့သို့သော optional functions များနှင့် CAD-CAM interfaces အားလုံးကို ပံ့ပိုးပေးပါသည်။ PKGBeam စက်ရုပ်ဖြတ်စက်s သည် မတူညီသောစက်မှုလုပ်ငန်းများမှ End-users များအတွက် ကုန်ထုတ်စွမ်းအားတိုးမြင့်စေရန် အဆင့်မြင့်စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းလိုင်းဖြစ်သည်။



သတ်မှတ်ချက်များ



မော်ဒယ်	H-beam	ထောင့်	အီးထောင့်	လက်ပံတန်း	အရှည်	အလေးချိန်
PKG500
	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	12000mm	12T
ပလာစမာဖြတ်တောက်ခြင်း၊ ပလာစမာအမှတ်အသား၊ အစက်အပြောက်အမှတ်အသား၊ CAD-CAM ဆော့ဖ်ဝဲလ်ကို ပံ့ပိုးပါ။



အင်္ဂါရပ်နှင့်လျှောက်လွှာ



၁။PRGBeam စက်ရုပ်ဖြတ်စက်s သည် ABB ခြောက်ဝင်ရိုး စက်ရုပ်လက်တံဖြင့် ပေါင်းစပ်ထားသော မြင့်မားသော အလိုအလျောက်စနစ်ဖြတ်တောက်သည့် စက်ပစ္စည်းတစ်ခုဖြစ်သည်။ အော်ပရေတာတစ်ခုမှသော့လည်ပတ်မှုတစ်ခုအားဖြင့်၊ လိုင်းသည် ပလာစမာဖြတ်တောက်ပြီးနောက် ပစ္စည်းတင်ခြင်းမှ အလိုအလျောက်လုပ်ဆောင်ခြင်းကို စတင်ပါသည်။

2. One PKGBeam စက်ရုပ်ဖြတ်စက်s ကို အော်ပရေတာတစ်ခုဖြင့် အစားထိုးနိုင်သည်-

အလင်းတန်းတူးဖော်ရေးလိုင်း

Bandsaw

ထောင့်မျဉ်း

Plate/bar processing line

ရင်ဆိုင်ဖြေရှင်းခြင်းစက်

အမှတ်အသားစက်



3. အဆိုပါလိုင်းသည် MES စနစ်နှင့် အပြည့်အဝ ပေါင်းစပ်နိုင်ပြီး၊ ထုတ်လုပ်သူမှ အင်ဂျင်နီယာများအား အဖွဲ့ကြည့်ရှုသည့်စနစ်ဖြင့် အဝေးထိန်းခလုတ်ကို ခွင့်ပြုပေးကာ ပြဿနာများကို အင်တာနက်မှတစ်ဆင့် အင်ဂျင်နီယာများထံ ပေးပို့ခြင်းမရှိဘဲ ပြဿနာများကို ဖြေရှင်းရန်အတွက် အဝေးမှ ရောဂါရှာဖွေမှုကို လွယ်ကူစွာ ဆောင်ရွက်နိုင်သည်။

3. CNC စနစ်သည် ပင်မလိုင်းစနစ် (စက်ရုပ်၊ ဒလိမ့်တုံး စားပွဲ၊ လက်ဝါးကပ်တိုင် ပို့ဆောင်မှု၊ တိုင်းတာခြင်း တွန်းလှည်းနှင့် ဂရစ်ပတာ၊ အမှတ်အသားစနစ်) တို့ကို အပြည့်အဝ ထိန်းချုပ်ပေးပါသည်။

4. Tribon/AM မှ ဖန်တီးထားသော *.gen ဖိုင်များ၊ TEKLA ဒီဇိုင်းဆော့ဖ်ဝဲနှင့် အခြားဖော်မတ်များမှ တင်ပို့သည့် DSTV ဖိုင်များကို ဖတ်နိုင်သည်။

၅Beam စက်ရုပ်ဖြတ်စက်s ကို သံမဏိဆောက်လုပ်ရေးတွင် တွင်ကျယ်စွာအသုံးပြုသည် (အဆောက်အဦတည်ဆောက်ပုံများ၊ တံတားများ၊ ရထားလမ်းများ၊ နောက်တွဲများ၊ ရထားတွဲများ၊ လှေကားထစ်များ၊ လက်တန်းများနှင့် အခြားဒုတိယသံမဏိ)၊ သံမဏိဖွဲ့စည်းပုံနှင့် ကမ်းလွန်ပင်လယ်ပြင် (ထိပ်တန်းဆိုဒ်များ၊ လူနေရပ်ကွက်များအတွက် အလင်းတန်းများ၊ ပင်လယ်ရေအောက်တည်ဆောက်ပုံများ၊ ရေအောက်ဘောင်များ၊ ပံ့ပိုးမှုတည်ဆောက်ပုံများ၊ လျှောစီးလူကြမ်းခင်းများအတွက် ဘောင်များ၊ ea တည်ဆောက်ပုံများ၊ ပံ့ပိုးမှုဘောင်များ) နှင့် Onshore တွင် အသုံးချသည်။





အသေးစိတ်



ဒါက PKG ပါ။Beam စက်ရုပ်ဖြတ်စက်s တို့ ပါဝင်သည်-

ဖြတ်ကူးစက်များ

လှည်းနှင့် လက်ကိုင်ပဝါ တိုင်းတာခြင်း။

Dot peen အမှတ်အသား ကိရိယာ

ကြိတ်စက် ဇယားကို ထည့်သွင်းပါ။

စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းအခန်း

Output roller စားပွဲ



ဖွဲ့စည်းပုံအမြင်

လက်ဝါးကပ်တိုင် သယ်ယူပို့ဆောင်ရေး â ¢ ှာ်ကြိုးအမျိုးအစား

PKG ၏ input roller table တွင် cross conveyor (chain type) ကို ပေါင်းစပ်ခြင်းဖြင့်Beam စက်ရုပ်ဖြတ်စက်s၊ H beam များနှင့် အခြားပရိုဖိုင်များကို ကရိန်း၏အန္တရာယ်ကို လျှော့ချရန် ကရိန်းကိုအသုံးမပြုဘဲ လိုအပ်သည့်နေရာသို့ ရွှေ့နိုင်သည်။

လှည်းနှင့် လက်ကိုင်ပဝါ တိုင်းတာခြင်း။

ပရိုဖိုင်ကို ကျွေးသည့် ပရိုဖိုင်၏ အရှည်ကို တိုင်းတာရန် တစ်ချိန်တည်းတွင် ပရိုဖိုင်ကို ဖြတ်တောက်သည့် အခန်းထဲသို့ ကျွေးသည်။



Dot peen အမှတ်အသား ကိရိယာ

အစိတ်အပိုင်းနံပါတ်၏ အမြဲတမ်း ခြေရာခံနိုင်မှုကို အမှတ်အသားပြုပါ။

စက်ရုပ်ဖြတ်ခန်း

ပလာစမာမီးရှူးတိုင်ဖြင့် ပရိုဖိုင်းများပေါ်ရှိ အရည်အသွေးမြင့် ဖြတ်တောက်ခြင်းကို လုပ်ဆောင်ရန်နှင့် oxyfuel torch ဖြင့် ကြွက်တွင်းများကို ဖြတ်တောက်ရန် ဖြတ်တောက်သည့်အခန်းအတွင်း 6 ဝင်ရိုး စက်ရုပ်လက်တံကို တပ်ဆင်ခြင်းဖြင့်၊



အဝင်/အထွက် ကြိတ်စက်ဇယားများ

Roller Table များလုပ်ဆောင်ခြင်းဖြင့်၊ H-beam ကိုင်တွယ်ဖြေရှင်းသည့်စက်များသည် လုပ်အားကိုလျှော့ချရန်နှင့် ထုတ်လုပ်မှုကို တိုးမြှင့်ရန်အတွက် မြင့်မားသောအလိုအလျောက်လုပ်ဆောင်သည့်စနစ်ကိုရရှိစေသည်။

စင်တင်ယာဖြတ်စက် â¹ۓ ဖြုတ်ချခြင်း။

PKG ၏ output roller table သို့ cross conveyor ကို ပေါင်းစပ်ခြင်းဖြင့်Beam စက်ရုပ်ဖြတ်စက်s၊ ဖြတ်တောက်ပြီးနောက် အစိတ်အပိုင်းများအား ကရိန်း၏အန္တရာယ်ကို လျှော့ချရန် ကရိန်းကိုအသုံးမပြုဘဲ လိုအပ်သည့်နေရာသို့ ရွှေ့ပြောင်းနိုင်သည်။
