Plamsa နှင့် Oxyfuel ဖြတ်တောက်ခြင်းစက်များ

TG/TPG

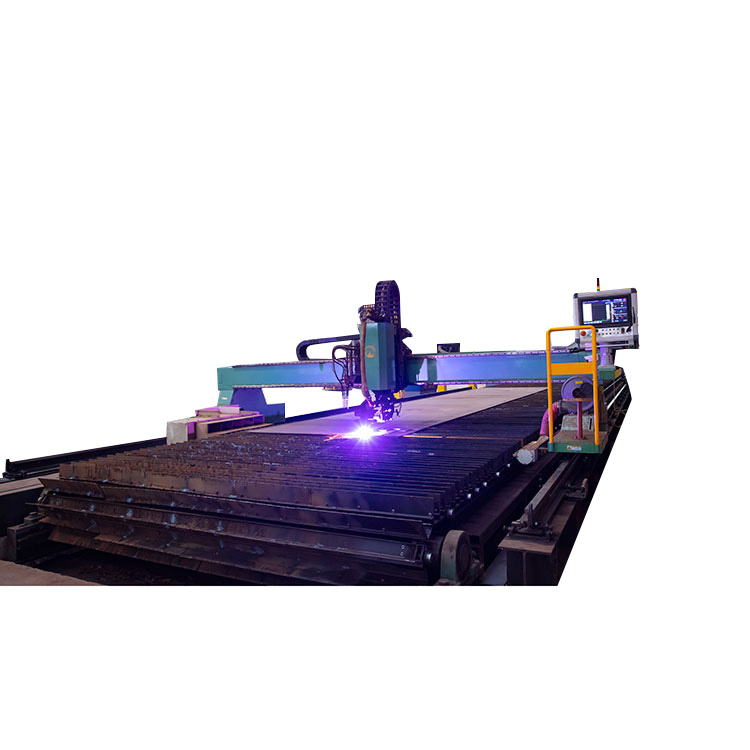

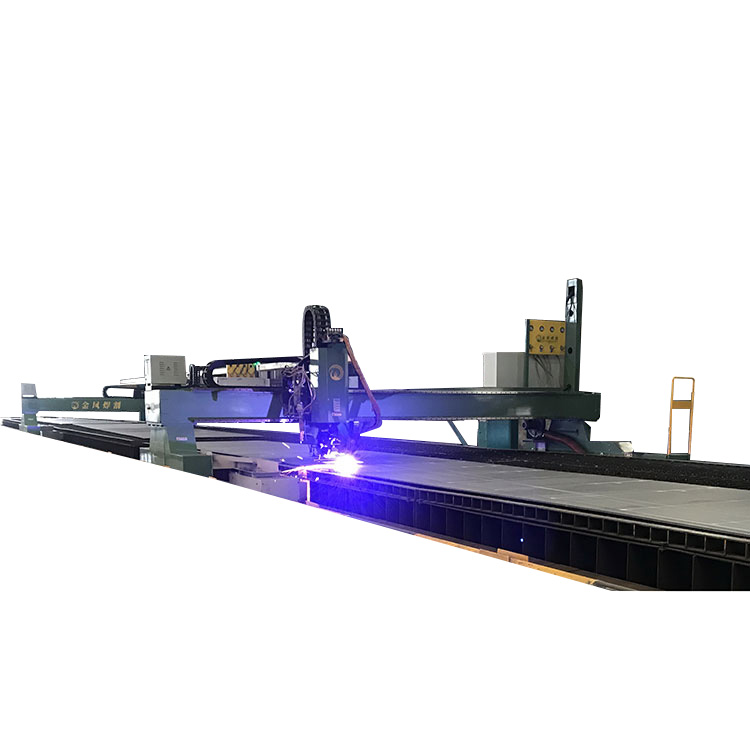

CNCPlamsa နှင့် Oxyfuel ဖြတ်တောက်ခြင်းစက်များ

CNC အားလုံးအတွက်Plamsa နှင့် Oxyfuel ဖြတ်တောက်ခြင်းစက်များJINFENG WELDCUT မှ ထုတ်လုပ်သော အာမခံ ၂ နှစ်ဖြင့် End-user သို့ ပို့ဆောင်ပေးမည်ဖြစ်ပါသည်။

CNCPlamsa နှင့် Oxyfuel ဖြတ်တောက်ခြင်းစက်များservo မော်တာများဖြင့် dual drive များဖြစ်သည်။ ပေါ်တယ်ပေါ်တွင် ပြေးဆွဲနေသည့် ရထားလမ်းများကို 0.02 မီလီမီတာအောက် သံလမ်းများ၏ တိကျသေချာစေရန်အတွက် အစိတ်အပိုင်းများ၏ အရည်အသွေးမြင့်မားမှုကို သေချာစေရန် မီးရထားကြိတ်စက်ဖြင့် တိကျသောစက်ဖြင့် ကြိတ်ခွဲပေးသည့် မြင့်မားသော မာကျောသော ရထားလမ်းများဖြင့် ပြုလုပ်ထားသည်။

CNCPlamsa နှင့် Oxyfuel ဖြတ်တောက်ခြင်းစက်များmetal sheet processing အတွက် မတူညီသော လုပ်ငန်းများတွင် အလွန်ရေပန်းစားပါသည်။

သတ်မှတ်ချက်များ

အင်္ဂါရပ်နှင့်လျှောက်လွှာ

1. ခြောက်သွေ့သော ပလာစမာဖြတ်တောက်ခြင်း၊ ပလာစမာအမှတ်အသား၊ Oxy-လောင်စာဖြတ်တောက်ခြင်း၊ CAD-CAM ဆော့ဖ်ဝဲလ်၊ မှင်ဂျက်အမှတ်အသား၊ အမျိုးမျိုးသော လုပ်ဆောင်ချက်ဆိုင်ရာ ကိရိယာများနှင့် စက်ကိရိယာများစွာကို ပံ့ပိုးပါ။

2. Dual Drive အတွက် ခရီးအမြန်နှုန်း 18m/min အထိ လွှတ်တင်ခြင်း။ (ရွေးချယ်စရာအဖြစ် မြန်နှုန်းမြင့်)

3. DIN စံနှုန်း၏ ဖြတ်တောက်ခြင်းပရိုဂရမ်ကို ဖန်တီးနိုင်သည့် မတူညီသော Nesting ဆော့ဖ်ဝဲကို ပံ့ပိုးပါ။

4. ရိုးရှင်းပြီး တပ်ဆင်ရလွယ်ကူခြင်း။

စက်ပစ္စည်းနှင့် ကိရိယာများ

အသုံးပြုသူ၏ ကွဲပြားခြားနားသော လုပ်ဆောင်မှုရည်ရွယ်ချက်များအတွက်၊ CNC တွင် ရွေးချယ်နိုင်သော စက်ကိရိယာများနှင့် ကိရိယာများစွာ ရှိပါသည်။Plamsa နှင့် Oxyfuel ဖြတ်တောက်ခြင်းစက်များCustomer များ ၏ ထုတ်လုပ်မှု ထိရောက်မှု တိုးမြင့် လာစေရန် အထူး ဖြတ်တောက် ခြင်း ကို သိရှိ ရန် ။

1.0 Multi-မီးတိုင်များ

ဖောက်သည်များသည် ၎င်းတို့လိုအပ်သော CNC မီးတိုင်များ၏ နံပါတ်များကို ရွေးချယ်နိုင်သည်။

CNC oxyfuel မီးတိုင်သည် ရွေးချယ်စရာများအဖြစ် အလိုအလျောက်စက်နှိုးသည့်ကိရိယာနှင့် capacitive အမြင့်အာရုံခံကိရိယာပါရှိသည်။

2.0 ဖြတ်တောက်ခြင်း

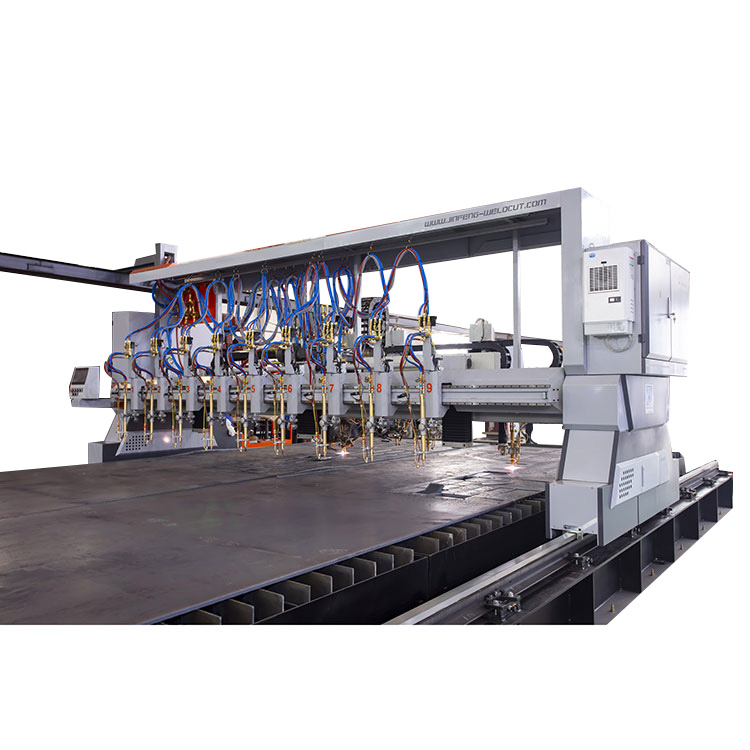

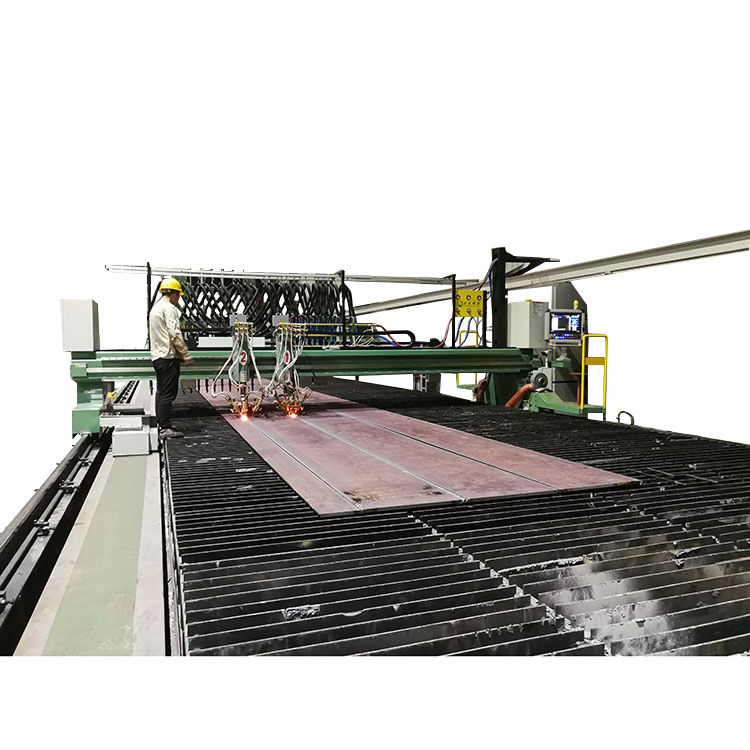

ဖြတ်တောက်ခြင်း ယူနစ်သည် သံမဏိ ဆောက်လုပ်ရေးကုမ္ပဏီများ၊ ဖြတ်ရန် ကန့်လန့်ဖြတ်များစွာရှိသည့် သင်္ဘောကျင်းများအတွက် အထူးဒီဇိုင်းဖြစ်သည်။ အများစုသော strips များကိုသံမဏိဖွဲ့စည်းပုံလုပ်ငန်းတွင်အသုံးပြုကြသည် welded H beam သို့မဟုတ်သင်္ဘောကျင်းများအတွင်း web နှင့် flanges အဖြစ် သင်္ဘော stiffeners အတွက် T beam ထုတ်လုပ်ရန် web နှင့် flanges အဖြစ်အသုံးပြုသည်။ ဖြတ်တောက်ခြင်း မီးတုတ်များကို CNC ၏ နောက်ကျောဘက်တွင် တပ်ဆင်နိုင်သည်။Plamsa နှင့် Oxyfuel ဖြတ်တောက်ခြင်းစက်များ.

3 အလိုအလျောက်ရပ်နားခြင်းဖြင့် ဖြတ်တောက်ခြင်း

အကွက်တစ်ခုစီတွင် servo မော်တာကို တပ်ဆင်ထားသည်။ မီးတိုင်များကြား အနေအထားနှင့် အကွာအဝေးကို ထည့်သွင်းခြင်းဖြင့်၊ ထို့နောက် အလုပ်သမားမှ လက်ဖြင့် ချိန်ညှိမှုမရှိဘဲ အလိုအလျောက် မီးတိုင်တစ်ခုစီသည် အလိုအလျောက်မုဒ်သို့ ရွှေ့နိုင်သည်။

4. ဖြောင့်သော bevel ဦးခေါင်းအတွက် သုံးဆ မီးရှူးမီး 1D Bevel

သံမဏိလုပ်ငန်းမှာ ဂဟေဆော်တဲ့အလုပ်တွေ အများကြီးရှိတယ်။ ထိုးဖောက်ဝင်ရောက်မှုအပြည့်ဖြင့် အရည်အသွေးကောင်းမွန်သော ဂဟေဆက်ခြင်းအတွက်၊ ဂဟေဆက်ရန်အတွက် bevel ပြင်ဆင်မှုပြုလုပ်ရန် လိုအပ်ပါသည်။ ဤအပလီကေးရှင်းအတွက်၊ အောက်ဆီဖြတ်မီးတိုင် ၃ ချပ်ပါသော bevel ဦးခေါင်းဖြစ်သည့် triple torch head ဖြင့် bevel ဖြတ်ခြင်းကို မိတ်ဆက်ပေးပါသည်။ ဖြတ်တောက်မှုတစ်ခုတွင် လိုအပ်နိုင်သည့် V၊ Y သို့မဟုတ် K တွင် bevel ပါသော အစိတ်အပိုင်းတစ်ခုရရှိရန် စတီးပြားပေါ်တွင် မီးတိုင် ၃ လုံးသည် တစ်ချိန်တည်းတွင် လောင်ကျွမ်းလျက်ရှိသည်။ ၎င်းသည် bevel ဖြတ်ခြင်းအတွက် အလွန်ထိရောက်သော လုပ်ငန်းစဉ်ဖြစ်သည်။

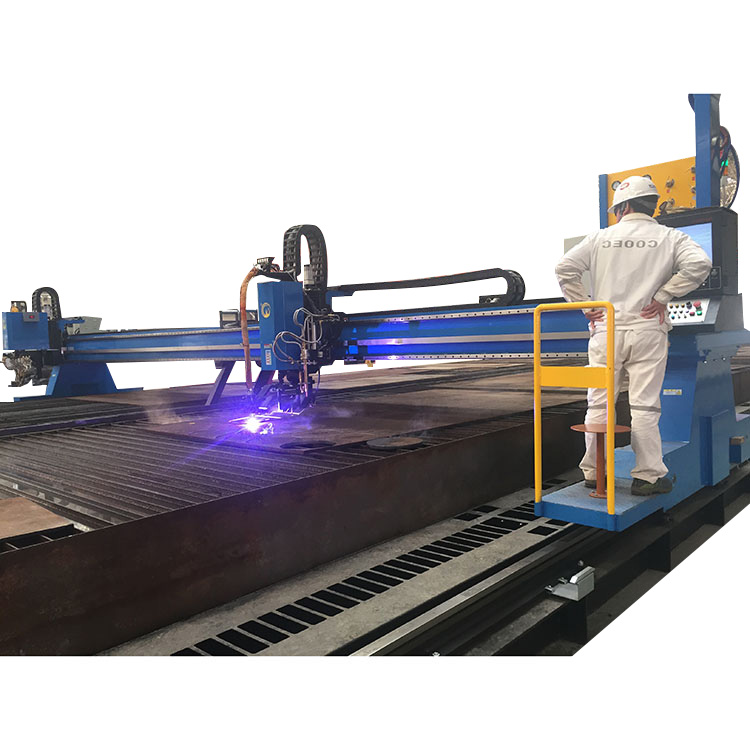

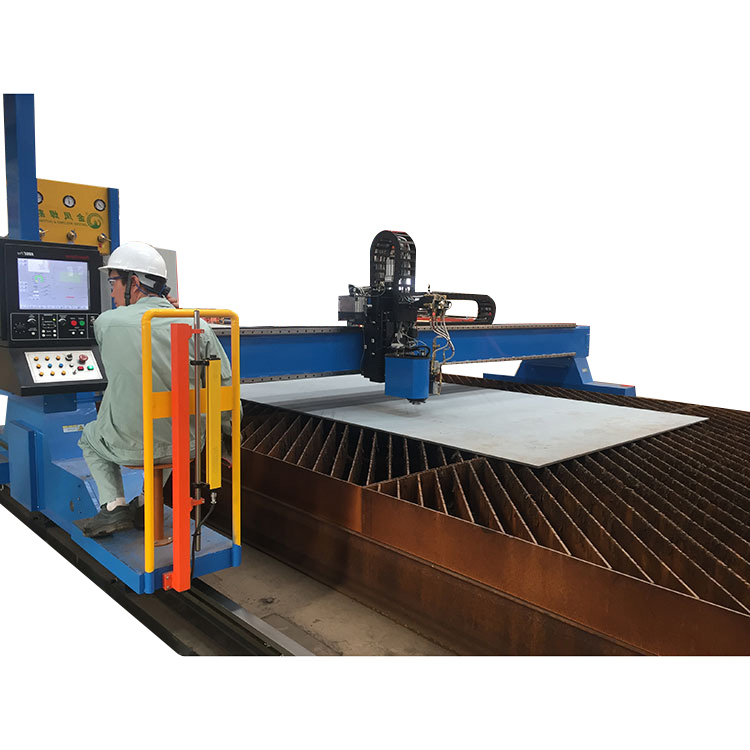

5. လှည့်ပတ်မှုအတွက် ပလာစမာဦးခေါင်း

၎င်းသည် ဂဟေဆက်ရန်အတွက် bevel edge ဖြင့် အစိတ်အပိုင်းများကို ဖြတ်တောက်ရန်အတွက် အဆုံးမရှိ လှည့်ပတ်ထားသော bevel ဦးခေါင်းဖြစ်သည်။

bevel ဖြတ်ခြင်းအတွက် Plasma 3D bevel ဦးခေါင်းသည် အခြား torch head နှင့် နှိုင်းယှဉ်သောအခါ ပိုမိုလေးလံသောကြောင့်၊ သို့သော် ပလာစမာဖြတ်တောက်ခြင်းသည် မြင့်မားသော ခိုင်မာမှုနှင့် အရှိန်မြင့်ရန် လိုအပ်ပါသည်။ ထို့ကြောင့်၊ ကျွန်ုပ်တို့၏ကုမ္ပဏီသည် ဤ Plasma 3D bevel ဦးခေါင်းကိုပြုလုပ်ရန် ခွန်အားမြင့်လေကြောင်းအလူမီနီယမ်ပစ္စည်းများကိုအသုံးပြုပြီး ပလပ်စမာ 3D bevel ဦးခေါင်းအား ပွတ်တိုက်မှုဖြင့် ဂဟေဆော်သည့်နည်းပညာကိုအသုံးပြုကာ ပလာစမာ 3D အ bevel ဦးခေါင်းကို ဂဟေဆော်ရန်အတွက် အသုံးပြုပါသည်။ နောက်ဆုံးတွင် ကျွန်ုပ်တို့သည် ပလာစမာ၏ ဖြတ်တောက်မှုအရည်အသွေးကို တိုးမြှင့်ရန်အတွက် Plasma 3D bevel ဦးခေါင်း၏ ပေါ့ပါးသော အလေးချိန်၊ မြင့်မားသော တောင့်တင်းမှုနှင့် မြင့်မားသော အရှိန်အဟုန်ဖြင့် ရရှိနိုင်သည်။ lifting body သည် linear guide rail + ball screw ၏ပုံစံကို လက်ခံရရှိပြီး တိကျမှုမြင့်မားသော lifting နှင့် lights များကို ဖြတ်တောက်ခြင်း၏ရွေ့လျားမှုကို သိရှိနိုင်သည်

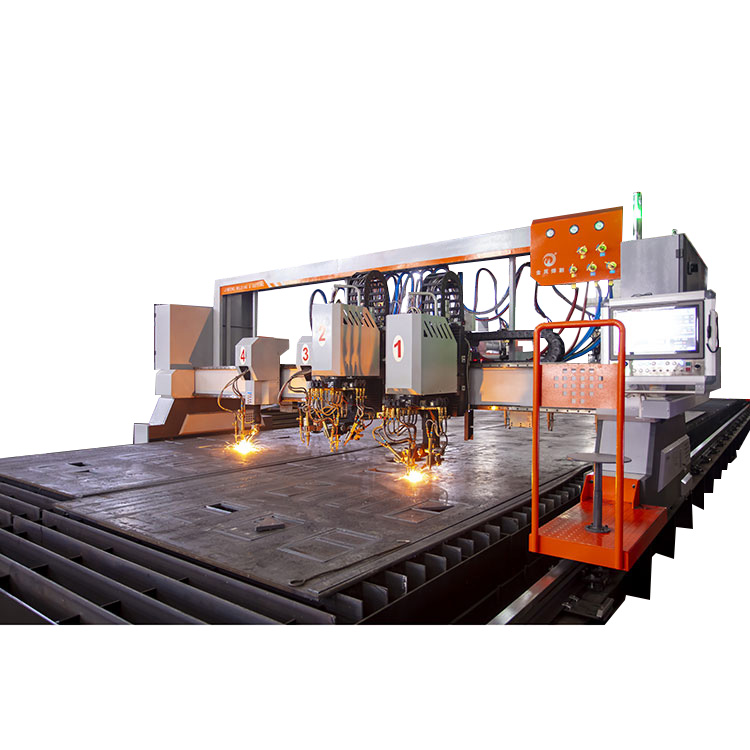

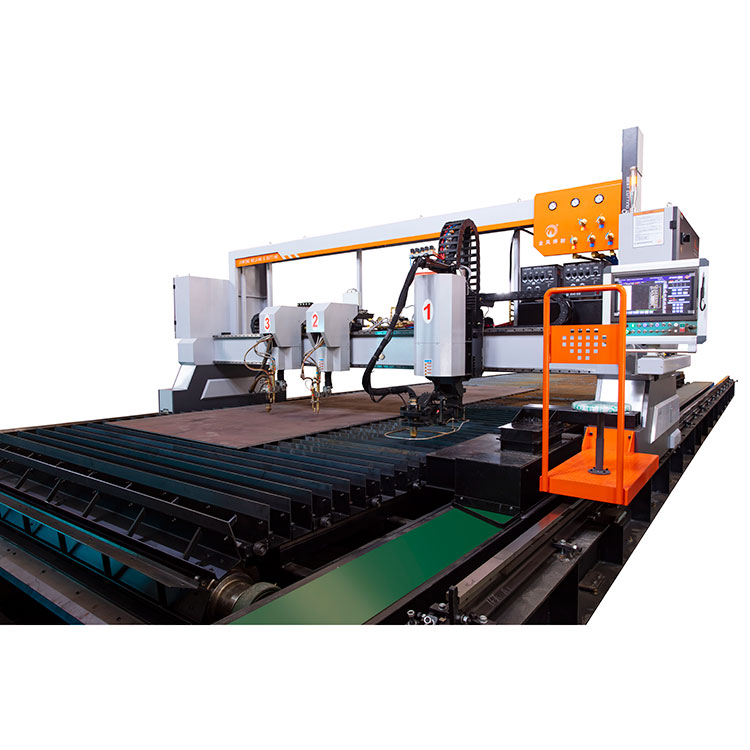

6. Flame 3D bevel လှည့်ခြင်းအတွက် မီးတောက်ခေါင်းသုံးဆ

၎င်းသည် မျဉ်းကွေးမျဉ်းဖြင့် bevel edge ရှိသော အစိတ်အပိုင်းများကို ဖြတ်တောက်ရန် သုံးဆဓာတ်ငွေ့မီးပါရှိသော လည်ပတ်ဦးခေါင်းဖြစ်သည်။

၎င်း၏ဖွဲ့စည်းပုံမှာ ဘူတာရုံတစ်ခုတွင် မီးတိုင် ၃ တိုင်ကို တပ်ဆင်ရန်ဖြစ်သည်။ First Torch ကို bevel ဖြတ်ရန်အတွက် အသုံးပြုသည်။ ဒေါင်လိုက်ဖြတ်တောက်ခြင်းအတွက် ဒုတိယမီးရှူး၊ တတိယအချက်မှာ အပေါ်ဘက်ခြမ်းကို ဖြတ်တောက်ခြင်းအတွက်ဖြစ်သည်။ ဤဖြတ်တောက်ခြင်းဖြင့် တိကျသေချာသော bevel ကိုရရှိနိုင်ပါသည်။ bevel အမျိုးအစားများမှာ- V၊ X၊ Y၊ K။ bevel angle သည် 23-45° ဖြစ်သည်။ bevel angle သည် plate thickness နှင့် ဆက်စပ်နေသောကြောင့် bevel thickness တွင် အကန့်အသတ်ရှိပါသည်။ အမြင့်ဆုံး bevel အထူသည် 75mm ဖြစ်သည်။ Flame triple torch straight line bevel station ၏ အထူနှင့် ထောင့်ဖြတ်ခြင်းအတွက် ဇယားကို ကိုးကားပါ။ မှန်ကန်သော၊ ယုံကြည်စိတ်ချရသော၊ လည်ပတ်ရွေ့လျားမှုရရှိရန် servo motor နှင့် gearbox ဖြင့် triple torch assembly ကို rotation unit တွင် တပ်ဆင်ထားပါသည်။ ဦးခေါင်းသည် သုညအနေအထားမှ လမ်းကြောင်းနှစ်ခုလုံးတွင် 400 ဒီဂရီအထိ လှည့်သည်။

7. InkJet အမှတ်အသား

inkjet အမှတ်အသားစက်သည် ဂျာမနီနိုင်ငံမှ နာမည်ကြီး အမှတ်တံဆိပ်ဖြစ်သည်။

သံမဏိပြားပေါ်တွင်ဖြတ်တောက်ခြင်းမပြုမီ, အစိတ်အပိုင်း၏အမည်, သံမဏိဖွဲ့စည်းပုံမှာအစိတ်အပိုင်း၏အနေအထား, နှင့်အစိတ်အပိုင်းတစ်ခုချင်းစီ၏နောက်ဆက်တွဲလုပ်ငန်းစဉ်များ, ဂဟေဆော်ရန်လိုအပ်ချက်များ, ဖြတ်တောက်ခြင်းအပိုင်းကိုဖြန်းခြင်းကဲ့သို့သောအစိတ်အပိုင်းတစ်ခုချင်းစီ၏နောက်ဆက်တွဲလုပ်ငန်းစဉ်။ တစ်ဖက်တွင်၊ အစိတ်အပိုင်းများ၏ ဖော်ထုတ်ခြင်းနှင့် သိုလှောင်ခြင်းနှင့် သယ်ယူပို့ဆောင်ရေး စီမံခန့်ခွဲမှုအတွက် အဆင်ပြေသည်၊ အခြားတစ်ဖက်တွင်၊ ၎င်းသည် နောက်ဆက်တွဲလုပ်ငန်းစဉ်တွင် အစိတ်အပိုင်းများကို ပြုပြင်ခြင်းနှင့် တပ်ဆင်ခြင်းနှင့် ဂဟေဆော်ခြင်းတို့အတွက် အဆင်ပြေသည်။

JINFENG သည် တင်သွင်းလာသော ဂျာမန်အင်ဂျစ်ပရင်တာကို အသုံးပြုသည်။ inkjet ပြီးဆုံးပြီးနောက်၊ backflow pipe သည် အလုံပိတ်ကွင်းအဖြစ် အလိုအလျောက် ရွေ့လျားပြီး မှင်ခြောက်ခြင်းမှ ကာကွယ်ပေးပါသည်။ သာမန် နော်ဇယ်မှင်များသည် ခြောက်သွေ့လွယ်ပြီး နော်ဇယ်ကို ပိတ်ဆို့သည့် ပြဿနာကို ထိရောက်စွာ ဖြေရှင်းပေးနိုင်ပါသည်။ အရည်အသွေးမြင့် သံမဏိမျက်နှာပြင် အိုင်ဂျတ်သည် တင်းကျပ်မှုနှင့် အာရုံခံနိုင်စွမ်းကို ပိုမိုကောင်းမွန်စေပြီး ဖောင့်ကို ပိုမိုပြောင်းလွယ်ပြင်လွယ်ဖြစ်စေသည့် မြင့်မားသောယုံကြည်စိတ်ချရသော မူပိုင်ခွင့်နည်းပညာဖြင့် ဆိုလီနွိုက်အဆို့ရှင်ကို လက်ခံပါသည်။ German Inkjet စက်၏စွမ်းဆောင်ရည်သည် ယုံကြည်စိတ်ချရပြီး တာရှည်ခံကာ စက်မှုအင်ဂျတ်လိုအပ်ချက်အမျိုးမျိုးကို ဖြည့်ဆည်းပေးနိုင်သည်၊ ဖုန်မှုန့်ပတ်ဝန်းကျင်၊ စိုစွတ်သောပတ်ဝန်းကျင်၊ တုန်ခါမှုပတ်ဝန်းကျင် ထုတ်လုပ်မှုလိုင်းစသည့် ကြမ်းတမ်းသောပတ်ဝန်းကျင်တွင် အလုပ်လုပ်နိုင်သည်။ လိုအပ်သော ပြုပြင်ထိန်းသိမ်းမှုကိစ္စတွင်၊ စက်ကိရိယာ၏ modularization သည် သင့်အား မအောင်မြင်သောအစိတ်အပိုင်းများကို အလွယ်တကူ အစားထိုးနိုင်စေပြီး၊ ချို့ယွင်းမှုကို ကုသရန်အချိန်ကို များစွာလျှော့ချပေးပြီး ကုန်ကျစရိတ်ကို လျှော့ချနိုင်စေသည်။

8. Dot peen အမှတ်အသား

အသုံးပြုသူ၏ လိုအပ်ချက်အရ ဖြတ်ထားသော အစိတ်အပိုင်းတစ်ခုစီ၏ အစိတ်အပိုင်းနံပါတ်အဖြစ် စာလုံးနှင့် နံပါတ်များကို ဖောက်ရန်နှင့် ဖြတ်သည့်အပိုင်းတွင် ဤထိုးဖောက်ခြင်းသည် အချိန်အကြာကြီးဖြစ်သည်။

Punching marking သည် ဖြတ်တောက်ခြင်းနည်းပညာတွင် အလွန်အရေးကြီးသော လုပ်ဆောင်မှုတစ်ခုဖြစ်သည်။

အသုံးပြုသူသည် ဖြတ်သည့်အပိုင်းကို CAD ပုံဆွဲသည့်အခါ၊ Punching marking အချက်အလက်ကို ထည့်သွင်းရန် လိုအပ်သည်။ ထို့နောက် nesting software သည် အမှတ်အသားဒေတာကို ဖြတ်တောက်ခြင်းပရိုဂရမ်များအဖြစ် အလိုအလျောက်ပြောင်းပေးမည်ဖြစ်သည်။

9. Plasma အမှတ်အသား

ဆော့ဖ်ဝဲလ်အပိုင်းကို ပြင်ဆင်သတ်မှတ်ပြီးနောက်၊ ပလာစမာဖြတ်တောက်ခြင်းမီးတိုင်သည် ပြားများပေါ်ရှိ ပလာစမာရေးခြစ်ခြင်းလုပ်ဆောင်ချက်ကို သိရှိနိုင်မည်ဖြစ်သည်။
