စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များ

JINFENG® ပရော်ဖက်ရှင်နယ်တရုတ်ထုတ်လုပ်သူနှင့်ပေးသွင်းသူဖြစ်ပါသည်။စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များတတ်နိုင်သောစျေးနှုန်းဖြင့်။ ဟိစက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များသင်္ဘောကျင်းများအတွက် အဆီတုံးများ၊ အောက်ဆီဂျင်လောင်စာဖြတ်တောက်ခြင်းပန်းကန်ပြားများမှ ရှည်လျားသောအမြှောင်းများ၊ အစွန်းများကို သန့်ရှင်းရေးလုပ်ခြင်း၊ အင်ဂျတ်အမှတ်အသားပြုခြင်း၊ ပလာစမာဖြတ်တောက်ခြင်းတို့ကို လုပ်ဆောင်ရန် စွမ်းဆောင်ရည်မြင့် အလိုအလျောက်ဖြတ်တောက်သည့်လိုင်းများဖြစ်သည်။

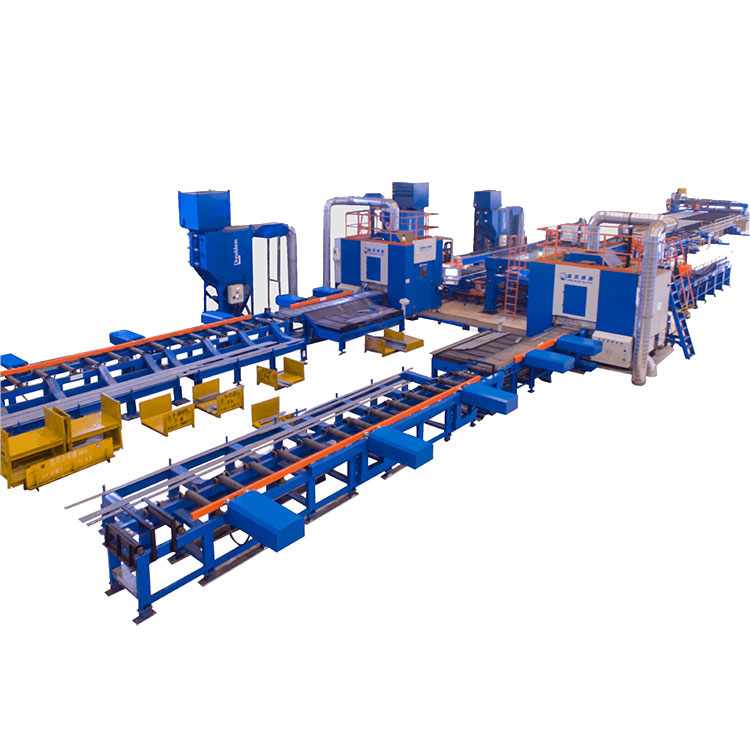

PBG400



စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များ



အားလုံးအတွက်စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များJINFENG WELDCUT မှထုတ်လုပ်သော အာမခံ 2 နှစ်ပါရှိပြီး Roller tables၊ cross cart၊ dust filter၊ plasma cutting system နှင့် dot peen marking device၊ Inkjet marking with robots နှင့် CAD-CAM interfaces များကဲ့သို့ ရွေးချယ်နိုင်သောလုပ်ဆောင်ချက်များ ပါဝင်သည်။ PBGစက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များစက်မှုလုပ်ငန်းနယ်ပယ်အသီးသီးမှ End-users များအတွက် ကုန်ထုတ်စွမ်းအားမြှင့်တင်ရန် အဆင့်မြင့်ဆုံး စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းလိုင်းဖြစ်သည်။



သတ်မှတ်ချက်များ



မော်ဒယ်	ချွတ်	အရှည်	အလေးချိန်
		12000mm	1.5T
PBG400	100*5 မီလီမီတာ 400*30mm
ပလာစမာဖြတ်တောက်ခြင်း၊ ပလာစမာအမှတ်အသား၊ မှင်ဂျက်အမှတ်အသား၊ CAD-CAM ဆော့ဖ်ဝဲကို ပံ့ပိုးပါ။



အင်္ဂါရပ်နှင့်လျှောက်လွှာ



1.The PBGစက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များမတူညီသော စက်ကိရိယာများဖြင့် ပေါင်းစပ်ထားသော မြင့်မားသော အလိုအလျောက်စနစ်ဖြတ်တောက်မှုလိုင်းများဖြစ်သည်။ အော်ပရေတာတစ်ခုမှသော့လည်ပတ်မှုတစ်ခုအားဖြင့်၊ လိုင်းသည် ပစ္စည်းတင်ခြင်းမှ အလိုအလျောက်လုပ်ဆောင်ခြင်း၊ ပန်းကန်ပြားဖြတ်တောက်ခြင်း၊ အနားသတ်သန့်ရှင်းရေး၊ အင်ဂျတ်အမှတ်အသားပြုခြင်း၊ ပလာစမာဖြတ်တောက်ခြင်းနှင့် အစိတ်အပိုင်းများကို ဖြုတ်ချခြင်းမှ စတင်ပါသည်။

2. အဆိုပါလိုင်းသည် MES စနစ်နှင့် အပြည့်အဝ ပေါင်းစပ်နိုင်ပြီး၊ ထုတ်လုပ်သူမှ အင်ဂျင်နီယာများအား အဖွဲ့ကြည့်ရှုသည့်စနစ်ဖြင့် အဝေးထိန်းခလုတ်ကို ခွင့်ပြုပေးကာ ပြဿနာများကို အင်တာနက်မှတစ်ဆင့် ဖြေရှင်းရန် အဝေးထိန်းရောဂါရှာဖွေမှုကို လွယ်ကူစွာ လုပ်ဆောင်နိုင်စေရန်အတွက် လုပ်ငန်းခွင်သို့ အင်ဂျင်နီယာများထံ ပေးပို့ခြင်းမပြုဘဲ အင်တာနက်မှ တစ်ဆင့် ထိန်းချုပ်နိုင်သည်။

3. CNC စနစ်သည် ပင်မလိုင်းစနစ် (စက်ရုပ်၊ ဒလိမ့်တုံး စားပွဲ၊ လက်ဝါးကပ်တိုင် ပို့ဆောင်မှု၊ တိုင်းတာရေး တွန်းလှည်းနှင့် လက်ကိုင်ပဝါ၊ အမှတ်အသားစနစ်) တို့ကို အပြည့်အဝ ထိန်းချုပ်ပေးပါသည်။

4. Tribon/AM မှ ဖန်တီးထားသော *.gen ဖိုင်များ၊ TEKLA ဒီဇိုင်းဆော့ဖ်ဝဲနှင့် အခြားဖော်မတ်များမှ တင်ပို့သည့် DSTV ဖိုင်များကို ဖတ်နိုင်သည်။

5.Theစက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များသင်္ဘောတည်ဆောက်မှု၊ သင်္ဘောကျင်းနှင့် ကမ်းလွန်ပင်လယ်ပြင်တို့တွင် ပြားချပ်ချပ်ချပ်ပြားပြုလုပ်ရန်၊ အောက်ခြေနှစ်ထပ်တည်ဆောက်မှု၊ အခွဲများ၊ ဘောင်ခေါင်းများ၊ ဝဘ်များ၊ PBG နှင့်စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များသင်္ဘောကျင်းများ သို့မဟုတ် သင်္ဘောတည်ဆောက်ရေးများသည် ၎င်းတို့၏ ထုတ်လုပ်မှုကို တိုးစေပြီး လုပ်အားကို လျှော့ချနိုင်သည်။



အသေးစိတ်



PBG400စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များပါဝင်သည်-

Multi-မီးရှူးအောက်ဆီ-လောင်စာဖြတ်တောက်ခြင်းစက်

ကြိတ်စက်များ

အနားသတ်လိုင်း

အနားသတ်စက်

ဖြတ်ကူးစက်များ

စက်ရုပ်လက်တံဖြင့် မှင်အမှတ်အသား

ကြိတ်စက် ဇယားကို ထည့်သွင်းပါ။

ဖုန်မှုန့်စစ်စက်ဖြင့် စက်ရုပ်ပလာစမာဖြတ်တောက်သည့်အခန်း

အပိုင်းတို အမျိုးအစားခွဲခြင်း ခါးပတ်-အပြား conveyor

ရှည်လျားသောအပိုင်းအတွက် Output roller ဇယား

စားပွဲပေါ်မှာ အပိုင်းအရှည်ကြီး လက်ခံတယ်။



ဖွဲ့စည်းပုံအမြင်

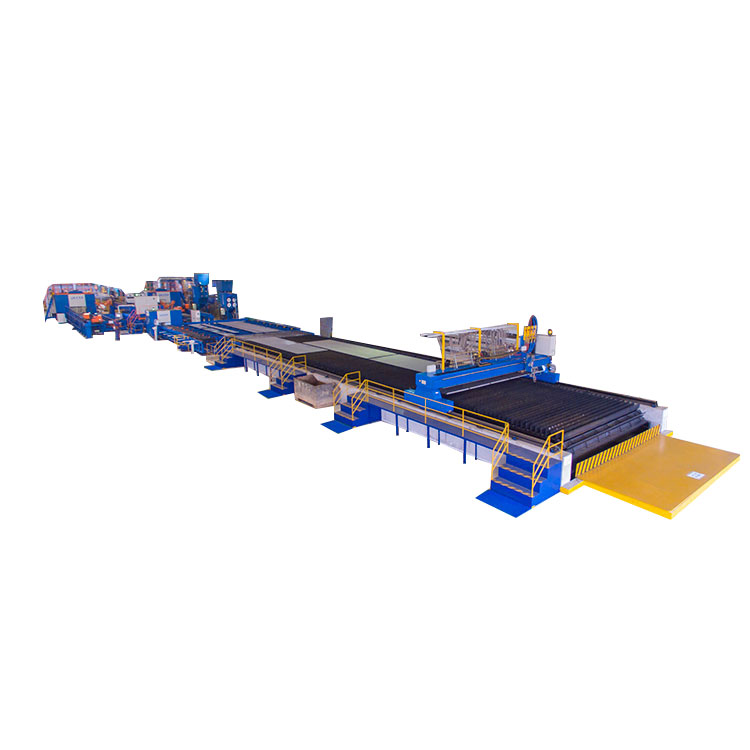

Multi-မီးရှူးအောက်ဆီ-လောင်စာဖြတ်တောက်ခြင်းစက်

အောက်စီဆီ-လောင်စာဖြတ်တောက်သည့်စက်တွင် သံမဏိပြားကို အရှည်လိုက် အမြှောင်းများစွာဖြင့် အရှည်လိုက်ဖြတ်တောက်ရန် မီးရှူးတိုင်များစွာ တပ်ဆင်ထားသည်။ စက်ကို ဂန္တဝင်ဖွဲ့စည်းပုံတွင် ဒီဇိုင်းထုတ်ထားပြီး ရှည်လျားသောအမြှောင်းကို ကြားခံကြိတ်စက်စားပွဲသို့ ရွှေ့ရန် လှိမ့်စားပွဲတစ်ခုနှင့် ပေါင်းစပ်ထားသည်။ မီးတောက်ဖြတ်ပြီးနောက် ရှည်လျားသော strips များကို ကရိန်း သို့မဟုတ် manual unloading မလိုအပ်ပါ။



အနားသတ်လိုင်း

PBG400 သို့ edge cleaning line ကို ပေါင်းစပ်ခြင်းဖြင့်စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များပရိုဖိုင်များ၏အစွန်းမှ ချုပ်ဆေးများကို ဖယ်ရှားရန် ဘရပ်ရှ်ဘီးများကို အသုံးပြုခြင်းဖြင့်၊ ဂဟေဆော်မည့်နေရာတွင် အောက်ဆီမီးတောက်ဖြတ်ခြင်း၏ ကပ်စေးနှင့် burrs များကို ဖယ်ရှားရန် ကြိတ်ထားသောဘီးများကို အသုံးပြုခြင်းဖြင့်၊ welding လုပ်မည့်နေရာတွင် ဂဟေဆက်ခြင်းအရည်အသွေးကို တိုးမြှင့်နိုင်ပါသည်။



အနားသတ်စက်

PBG400 တွင် edge chamfering စက်ကို ပေါင်းစပ်ခြင်းဖြင့်စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များပြားချပ်ချပ်ဘား၏ အစွန်း 4 ခုကို ဖိရန် ဘီးများကို အသုံးပြု၍ R2-R3 ပတ်ပတ်လည်တွင် 4 အစွန်းပုံသဏ္ဍာန်ပြုလုပ်ရန် အပူဖြတ်ပြီးနောက် ချွန်ထက်သောအစွန်းရှိသော ရှည်လျားသောအမြှေးပါး၊



Inkjet အမှတ်အသားစက်ရုပ်

စက်ရုပ်လက်တံဆီသို့ အိုင်ဂျတ်အမှတ်အသားတစ်ခု တပ်ဆင်ရန်။ စက်ရုပ်သည် ရှည်လျားသော သံမဏိဘား၏ အရှည်တစ်ခုလုံးတွင် မှင်အမှတ်အသားကို အပြီးသတ်ရန် အပြားဘား၏ အရှည်တစ်လျှောက် ရွေ့လျားနေသည်။ ပရိုဖိုင်ပေါ်တွင် မှင်ပုံနှိပ်ပြီးနောက်၊ ပရိုဖိုင်ကို မူလနေရာသို့ ပြန်သွားရန် မလိုအပ်တော့ဘဲ PBG400 သို့ ရွှေ့ရန်စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များပလာစမာဖြတ်တောက်ခြင်းအတွက်ဖြတ်တောက်ခြင်းအခန်း။



စက်ရုပ်ဖြတ်ခန်း

ပရိုဖိုင်များပေါ်ရှိ အရည်အသွေးမြင့် ဖြတ်တောက်ခြင်းကို လုပ်ဆောင်ရန် ဖြတ်တောက်ခြင်းအခန်းအတွင်း 6 ဝင်ရိုး စက်ရုပ်လက်တံကို တပ်ဆင်ခြင်းဖြင့်။ ဤသည်မှာ PBG400 တစ်ခုလုံး၏ အဓိကအစိတ်အပိုင်းဖြစ်သည်။စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များပလာစမာဖြတ်တောက်ခြင်းအတွက်ဖြတ်တောက်ခြင်းအခန်း။

Belt-plate conveyor နှင့် လက်ခံစားပွဲ

PBG400 ကို ဖြတ်တောက်ပြီးနောက် ခါးပတ်ပြား သယ်ယူကိရိယာ တပ်ဆင်ထားခြင်းဖြင့်၊စက်ရုပ်ပလာစမာဖြတ်တောက်ခြင်းစက်များတိုတောင်းသော အစိတ်အပိုင်းများကို အလိုအလျောက် စီခွဲနိုင်ပြီး အစိတ်အပိုင်းများကို အလိုအလျောက် ထုတ်ပေးနိုင်သည်။ အတိုအပိုင်းကို အော်ပရေတာအတွက် တိုတောင်းသောအစိတ်အပိုင်းများကို လွယ်ကူစွာဆောင်ရွက်နိုင်ရန် လက်ခံစားပွဲသို့ pusher ဖြင့် တွန်းသည်။



ရှည်လျားသောအစိတ်အပိုင်းတွန်းစက်နှင့်လက်ခံရေးစားပွဲ

ရှည်လျားသောအစိတ်အပိုင်းတွန်းစက်သည် အထွက်ကြိတ်စက်စားပွဲသို့ ပေါင်းစည်းထားပြီး၊ ရှည်လျားသောအပိုင်းသည် အထွက်ကြိတ်စက်စားပွဲသို့ရောက်ရှိသည့်အခါ၊ လက်တွန်းကိရိယာသည် လက်ခံစားပွဲပေါ်ကျရောက်စေရန် ရှည်လျားသောအစိတ်အပိုင်းကို အလိုအလျောက်တွန်းပေးမည်ဖြစ်သည်။
