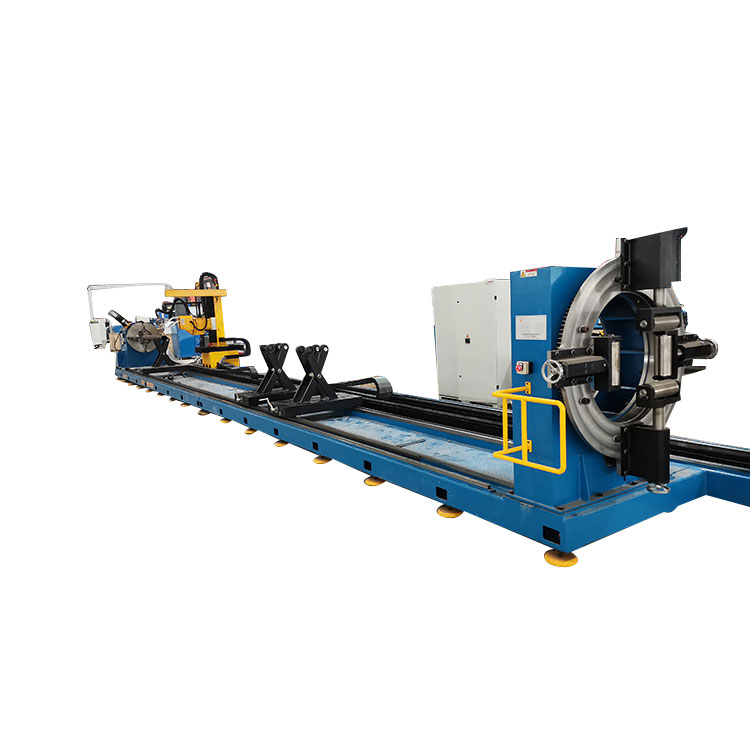

အားလုံးအတွက်ပိုက်နှင့်ဘောက်ဖြတ်စက်JINFENG WELDCUT မှထုတ်လုပ်သော s ကို 2 နှစ်အာမခံဖြင့် End-user သို့ပို့ဆောင်ပေးမည်ဖြစ်ပြီး၊ ဖြတ်တောက်စဉ်အတွင်းပိုက်အဝိုင်း၊ ဘောက်စ်ပြွန်နှင့်ပိုက်ကိုလှည့်ရန် chuck ပါ ၀ င်သည် ပလာစမာဖြတ်တောက်ခြင်း မီးရှူးတိုင်နှင့် အောက်ဆီဂျင်ဖြတ်တောက်ခြင်း မီးရှူးတိုင်ကို ပိုက်အရှည်တစ်လျှောက် ရွေ့လျားနိုင်သော ရွေ့လျားရထားတွဲပေါ်တွင် တပ်ဆင်ထားသည်။ စက်သည် ရွေးချယ်စရာများအဖြစ် CAD-CAM အင်တာဖေ့စ်အားလုံးကို ပံ့ပိုးပေးသည်။ XQGပိုက်နှင့်ဘောက်ဖြတ်စက်s သည် မတူညီသောစက်မှုလုပ်ငန်းများမှ End-users များအတွက် ကုန်ထုတ်စွမ်းအားတိုးမြင့်စေရန် ပိုက်အတွက် အဆင့်မြင့်ဆုံးအပူဖြတ်စက်ဖြစ်သည်။
မော်ဒယ် |
ပိုက်လုံးပတ် |
ဘောက်စ်ပိုက်အပိုင်း |
Max အရှည် |
Max ပိုက်အလေးချိန် |
XQG 800 |
60-800 မီလီမီတာ |
100-500mm |
12000mm |
8T |
ပလာစမာဖြတ်တောက်ခြင်း၊ ပလာစမာအမှတ်အသား၊ CAD-CAM ဆော့ဖ်ဝဲကို ပံ့ပိုးပါ။
1.The XQGပိုက်နှင့်ဘောက်ဖြတ်စက်s သည် အရည်အသွေးမြင့်မားသော bevel ဖြတ်တောက်ခြင်း၊ အပေါက်ဖြတ်တောက်ခြင်း၊ ဒေါင်လိုက်ဖြတ်တောက်ခြင်းများကို ပံ့ပိုးပေးနိုင်ပြီး နောက်လုပ်ငန်းစဉ်တွင် ဂဟေဆက်ခြင်းအတွက် လွယ်ကူစေပါသည်။
2. ပိုက်ဖြတ်စက်သည် MES စနစ်နှင့် အပြည့်အဝ ပေါင်းစပ်နိုင်ပြီး ထုတ်လုပ်သူမှ အင်ဂျင်နီယာများအား အဖွဲ့လိုက်ကြည့်ရှုသည့်စနစ်ဖြင့် အဝေးထိန်းခလုတ်ကို ခွင့်ပြုပေးကာ ပြဿနာများကို အင်တာနက်မှ အင်ဂျင်နီယာများထံ မပို့ဘဲ အင်ဂျင်နီယာများထံ မပို့ဘဲ အဝေးမှ ရောဂါရှာဖွေမှုကို လွယ်ကူစွာ ဆောင်ရွက်နိုင်သည်။
3. CNC ဆော့ဖ်ဝဲလ်သည် CNC တွင် ပေါင်းစပ်ထားသော မက်ခရိုများပေါ်တွင် အခြေခံ၍ အစိတ်အပိုင်းများ၏ ဖြတ်တောက်ခြင်းလုပ်ငန်းနှင့် လက်စွဲအစီအစဉ်များကို ပံ့ပိုးပေးသည်။ CNC တွင် TEKLA ဒီဇိုင်းဆော့ဖ်ဝဲမှ တင်ပို့သည့် ဒေတာဖိုင်အတွက် သွင်းကုန်အင်တာဖေ့စ်တစ်ခုရှိသည်။
4.This XQGပိုက်နှင့်ဘောက်ဖြတ်စက်s ကို Shipbuilding၊ သင်္ဘောကျင်းများ၊ ကမ်းလွန်၊ သံမဏိတည်ဆောက်မှု၊ သံမဏိတည်ဆောက်ပုံ၊ ပိုက်လိုင်းများ၊ အားကစားကွင်းများ၊ တံတားများ၊ ပန်းခြံများ၊ ပြတိုက်များ၊ ကုန်စည်ပြပွဲစင်တာများ၊ လေဆိပ်၊ စျေးဝယ်စင်တာများ၊ နှောင်ကြိုးများ၊ လမ်းချော်မှုများ၊ ဖရိန်များ၊ အကျီများ၊ Jack ups၊ ပံ့ပိုးဘောင်၊ ပိုက်လိုင်းများစသည်တို့ကို ပြုလုပ်ရန်အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြသည်။
XQG ကိုထည့်ခြင်းဖြင့်ပိုက်နှင့်ဘောက်ဖြတ်စက်s ၏ထုတ်လုပ်ရေးစက်ရုံသို့၊ မတူညီသောစက်မှုလုပ်ငန်းမှ End-user များသည်သူတို့၏ထုတ်လုပ်မှုကိုတိုးမြှင့်နိုင်ပြီးအလုပ်သမားများကိုများစွာလျှော့ချနိုင်သည်။
CNC ပင်မထိန်းချုပ်မှုယူနစ်သည် ထိတွေ့မျက်နှာပြင်ဖြင့် ပေါင်းစပ်ထားသော စက်မှုထိန်းချုပ်ကိရိယာတစ်ခုဖြစ်သည်။ hardware board card interpolation ဖြင့် CNC သည် ယုံကြည်စိတ်ချရသော တည်ငြိမ်မှုနှင့် လွယ်ကူပြီး အဆင်ပြေသော ဝိုင်ယာကြိုးများရှိသည်။ စံ G ကုဒ်ဖြင့်၊ အော်ပရေတာအတွက် စက်ပေါ်တွင် လေ့လာရန်နှင့် လည်ပတ်ရန် လွယ်ကူသည်။ CNC စနစ်သည် လည်ပတ်မှုမုဒ် 3 ခုကို ပံ့ပိုးပေးသည်- မီးတောက်ဖြတ်တောက်ခြင်း၊ ပလာစမာဖြတ်တောက်ခြင်းနှင့် သရုပ်ပြခြင်း။
ဆော့ဖ်ဝဲလ် TUBEMASTER သည် လက်ရှိတွင် CAD ဖွံ့ဖြိုးတိုးတက်ရေးပုံဆွဲများ (ပိုက်များပေါ်တွင် ဖုံးအုပ်ထားသည်) နှင့် ဝင်ရိုးပုံကြမ်းအစိတ်အပိုင်းများ၊ ဆော့ဖ်ဝဲလ်ပုံစံထုတ်ခြင်းနှင့် SOLIDWORKS တင်ပို့ခြင်းအတွက် STEP ဖော်မတ်မော်ဒယ်များကို ပံ့ပိုးပေးသည်
အကွက်ဖြတ်တောက်ခြင်း။ |
|||
လမ်းမတော်လမ်းဆုံ |
အဆုံးဖြတ်ပေါ်တွင် အပေါက်ချခြင်း။ |
||
|
တည့်တည့်ဖြတ်ခြင်း သို့မဟုတ် အဆုံးတွင် စောင်းဖြတ်ပါ။ |
|
အဆုံးတွင် ရှည်လျားသော အပေါက်များကို ဖြတ်တောက်ခြင်း။ |
Bevel ဖြတ်တောက်ခြင်း။ |
စတုရန်းပြွန်ပေါ်တွင်အပေါက် |
||
|
မျဉ်းစောင်းလမ်းဆုံအတွက် အဆုံးတွင် ကွေ့ပတ်ထားသည်။ |
|
အဝိုင်းအပေါက်၊ စတုရန်းအပေါက်၊ ဗဟုဂံအပေါက်၊ ရှည်သောအပေါက်၊ ကျောရိုးအပေါက်၊ စသည်တို့။ |
အပေါက် Array |
အထုပ်ဆွဲ |
||
|
ခင်းကျင်းထားသော အပေါက်များကို ဖြတ်တောက်၍ ထောင့်အကွာအဝေးတွင် ခင်းကျင်းနိုင်သည်။ |
|
မမှန်သောအပေါက်များ သို့မဟုတ် မမှန်သောအဆုံးဖြတ်ခြင်းကို ဖြတ်ပါ။ |
အဝိုင်းပိုက်အတွက်- အဝိုင်းပိုက်ကို အဆုံးတစ်ဖက်ကို chuck တွင် ချိတ်ထားပြီး ကျန်တစ်ဖက်ကို အခမဲ့ပံ့ပိုးသူမှ ပံ့ပိုးထားသည်။ အလိုအလျောက်ဖြတ်တောက်ခြင်းကိုနားလည်ရန် ဖြတ်တောက်ခြင်းခေါင်းနှင့် ဖြတ်တောက်ရန်အတွက် ပိုက်ကိုလှည့်ရန် chuck ၏စွမ်းအား။
SHS ပိုက်အတွက်- SHS ပိုက်၏အဆုံးတစ်ဖက်ကို ပင်မ chuck တွင် ကုပ်ထားပြီး ကျန်တစ်ဖက်ကို 4 ခြမ်း chuck တွင် ချိတ်ထားသည်။ အကွက်နှစ်ခုစလုံးသည် ဘောက်စ်ပုံသဏ္ဍာန်ပြွန်များနှင့် ပိုက်များပေါ်တွင် အလိုအလျောက်ဖြတ်တောက်ခြင်းကို သိရှိနိုင်ရန် တစ်ပြိုင်တည်းလည်ပတ်ရန် SHS ပိုက်ကို လှည့်ပါမည်။
ရွေ့လျားနေသောတွန်းလှည်းသည် ပိုက်၏အရှည်ကို မတူညီသောအလျားဖြင့် ဖြတ်တောက်ခြင်းအား သိရှိနိုင်ရန် ပိုက်အရှည်တစ်ခုလုံးကို ဖုံးအုပ်ရန် ဖြတ်တောက်ခေါင်းကို ယူဆောင်လာစေရန် ပိုက်၏အရှည်တွင် ရွေ့လျားနေသည်။
၎င်းကို ထောက်ခံသူ အစုံဖြင့် အရှည် ပိုက်ကို ပံ့ပိုးရာတွင် အသုံးပြုသည်။ ပိုက်ပံ့ပိုးသူကို နှစ်လမ်းညွန်ဝက်အူလျှောအခွံမာသီးဖြင့် ထိန်းချုပ်ထားပြီး၊ ပိုက်အချင်း၏ မတူညီသောအရွယ်အစားအတွက် လိုက်လျောညီထွေဖြစ်အောင် ချိန်ညှိနိုင်သည့်ဘက်လိုက်အထောက်ဘောင်တစ်ခု တပ်ဆင်ထားသည်။ Rolling wheel bracket ကို base table ပေါ်ရှိ longitudinal rail တစ်လျှောက် ရွှေ့နိုင်သည်၊ ထို့ကြောင့် support point ကို ပိုက်၏ အရှည်အလိုက် ချိန်ညှိနိုင်ပါသည်။
