JINFENG WELDCUT သည် 1 နှစ်အာမခံပေးမည်ဖြစ်ပါသည်။
Box beam ဂဟေလိုင်းများ . Box beam ထုတ်လုပ်မှု၏ အဓိကလျှပ်စစ်ပစ္စည်းများကို တရုတ်နိုင်ငံမှ အဝေးမှ မထွက်ဘဲ အသုံးပြုသူများ ဒေသတွင်းရှိ အစိတ်အပိုင်းများကို ရှာဖွေရာတွင် ပိုမိုအဆင်ပြေစေမည့် ကမ္ဘာကျော်အမှတ်တံဆိပ်မှ ရွေးချယ်ထားပါသည်။ X15 အလိုအလျောက်
Box beam ဂဟေလိုင်းများ စက်မှုလုပ်ငန်းနယ်ပယ်အသီးသီးမှ End-users များအတွက် ကုန်ထုတ်စွမ်းအားမြှင့်တင်ရန် အဆင့်မြင့်ဆုံးနှင့် မြင့်မားသော အလိုအလျောက်စနစ် ထုတ်လုပ်မှုလိုင်းများဖြစ်သည်။
VIDEO

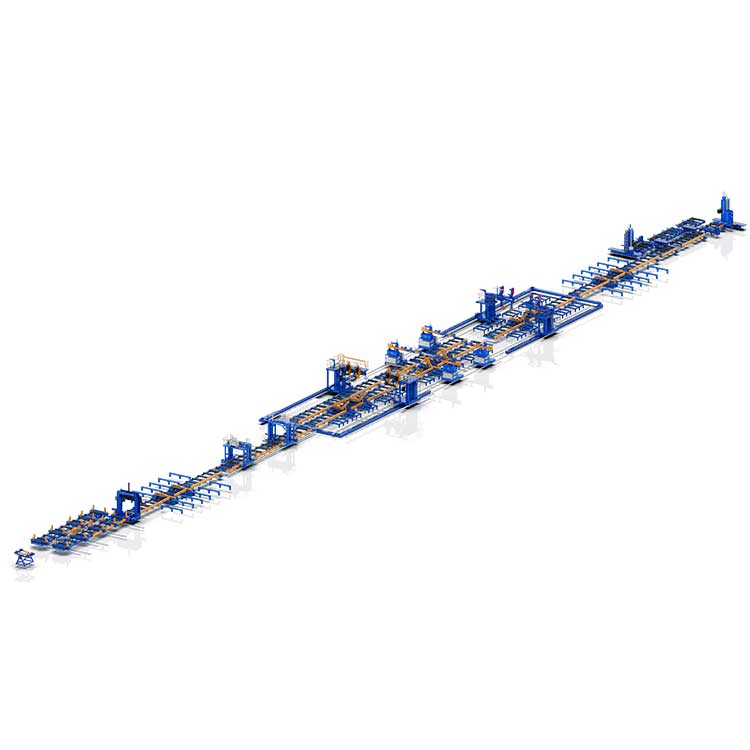

ဖွဲ့စည်းပုံအမြင်
သတ်မှတ်ချက်များ
မော်ဒယ်
X12
X15
Box-beam အရွယ်အစား
300-1200mm
300-1500mm
ပန်းကန်အထူ
10-60 မီလီမီတာ
10-60 မီလီမီတာ
Box beam အရှည်
6000-15000mm
6000-15000mm
Box beam ၏ အမြင့်ဆုံးအလေးချိန်
≤30t (15000mm)
≤30t(15000mm)
ဂဟေအမျိုးအစားများ
1- လက်စွဲဖြင့် CO2/MAG ဖြင့် ဂဟေဆက်ခြင်း
2- အလိုအလျောက် CO2/MAG ဖြင့် နောက်သို့ ဂဟေဆော်ခြင်း။
၃- အီလက်ထရွန်းနစ် ဂဟေဆော်ခြင်း (ESW)
4- SAW ဖြင့် အပြည့် ဂဟေဆက်ခြင်း (submerged arc welding)
Baffle တပ်ဆင်ခြင်းစက်
1 set
Box-beam တပ်ဆင်ခြင်းစက်
2sets ( U အမျိုးအစား တပ်ဆင်ခြင်းအတွက် တစ်ခု ၊ box တပ်ဆင်ခြင်းအတွက် တစ်ခု )
Electro-slag ဂဟေစက်
2sets, wire consumable type
CO2/MAG နောက်ကျောဂဟေစက်
2sets
CO2/MAG အားဖြည့်ဂဟေစက်
2sets
ရေမြုပ် arc ဂဟေစက်
2sets၊ tandem arc ဂဟေနည်းပညာ
မျက်နှာစေ့ကြိတ်စက်
1sets
Beam flipper 180° လှန်ခြင်း။
2sets (4pcs) 15Tons/set တင်ခြင်း။
Beam flipper 180° လှန်ခြင်း။
5sets (10pcs)၊ 30Tons/set တင်ခြင်း။
သံမဏိလှည်း
1sets (3pcs)၊ 30Tons/set တင်ခြင်း။
ကြိတ်စက်များ
~ 160 မီတာ
MES အတွက် ဒေတာစုဆောင်းမှုကို ပံ့ပိုးပါ။
အင်္ဂါရပ်နှင့်လျှောက်လွှာ 1.The X15
Box beam ဂဟေလိုင်းများ အလုပ်သမားနည်းပါးပြီး ကရိန်းငယ်များဖြင့် ဂဟေဆော်ထားသော Box beam ကော်လံများကို ထုတ်လုပ်ရန်အတွက် မြင့်မားသော အလိုအလျောက်စနစ်ထုတ်လုပ်မှုလိုင်းများဖြစ်သည်။
2. အဆိုပါလိုင်းသည် MES စနစ်နှင့် အပြည့်အဝပေါင်းစပ်နိုင်ပြီး အထက်ကွန်ပြူတာနှင့် ထိန်းချုပ်မှုစနစ်အကြား အချိန်နှင့်တပြေးညီ ဆက်သွယ်ရေးကို ပြီးမြောက်စေကာ၊ စက်ပစ္စည်းများ၏ ဒေတာစုဆောင်းမှုကို ပြီးမြောက်စေကာ၊ စုဆောင်းထားသော အချက်အလက်အားလုံးကို စက်ရုံ MES စနစ်သို့ အပ်လုဒ်လုပ်ခြင်း (သို့မဟုတ် ဗဟိုချုပ်ကိုင်မှုအပေါ်ပိုင်း၊ ထိန်းချုပ်မှုစနစ်) နှင့် သတင်းအချက်အလက် ပေးပို့ခြင်း၏ အချိန်နှင့်တပြေးညီ ထိရောက်မှု ရှိစေရန်။
3. ဒီဇိုင်းနှင့် အကာအကွယ်သည် သက်ဆိုင်ရာနိုင်ငံတော် စံနှုန်းများနှင့် သဘာဝပတ်ဝန်းကျင် ထိန်းသိမ်းရေးဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။ စက်ပစ္စည်းလုံခြုံရေးနှင့် အကာအကွယ်ပစ္စည်းများသည် သက်ဆိုင်ရာစက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ကိုက်ညီရမည်။
4.This
Box beam ဂဟေလိုင်းများ သံမဏိဆောက်လုပ်ရေးနှင့်သံမဏိအဆောက်အဦများ၊ သံမဏိဆောက်လုပ်ရေးအဆောက်အဦအတွက် Box beam ကော်လံများကိုဂဟေဆော်ရန်အတွက်၊ မြင့်မားသောအဆင့်အဆောက်အဦနှင့်သံမဏိအဆောက်အဦများ၊ သို့မဟုတ်တံတားများစသည်တို့တွင်ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြသည်။
5. ဂဟေဆော်သည့်ကိရိယာများ၏ လိုက်လျောညီထွေရှိသော ဒီဇိုင်းသည် ဂဟေပါဝါရင်းမြစ်များ၏ မည်သည့်အမှတ်တံဆိပ်ကိုမဆို ပံ့ပိုးပေးနိုင်သည် ။
6. CE, ECA လက်မှတ်ရရှိပါသည်။
7. ဤလိုင်းသည် ကိရိယာ သို့မဟုတ် ကိရိယာများကို မပြောင်းလဲဘဲ အထူကြီးကြီးဖြင့် အပေါ့စား အလင်းတန်းမှ အလွန်လေးလံသော အလင်းတန်းအထိ ထုတ်လုပ်မှုကို ပံ့ပိုးပေးသည်။
8. တပ်ဆင်ခြင်းမှ အဆုံးအထိ မျက်နှာမူခြင်း လုပ်ငန်းစဉ်တစ်ခုလုံးသည် အစပိုင်းတွင် ဝန်တင်ခြင်းနှင့် အဆုံးတွင် သယ်ဆောင်ခြင်းမှလွဲ၍ ကရိန်းများအသုံးပြုခြင်း၏ အန္တရာယ်ကို လွန်စွာလျှော့ချပေးနိုင်သော ကရိန်းများ မလိုအပ်ပါ။
welded box-beam ထုတ်လုပ်ရန်အတွက် ထုတ်လုပ်မှုလိုင်းတစ်ခုလုံးကို တည်ထောင်ရန် စက်နှင့်စက်ပစ္စည်းများစာရင်း-
1-Baffle တပ်ဆင်ခြင်းစက် ဤစက်သည် box beam ၏အတွင်းပိုင်းအပေါက်ရှိ အားဖြည့်နံရိုးပြားကို တပ်ဆင်ခြင်းနှင့် နေရာချထားခြင်းအတွက် အထူးကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် လုပ်သားပြင်းထန်မှုကို လျှော့ချရန်နှင့် အလုပ်စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန် box beam workpiece ကို ထုတ်လုပ်သည့် သံမဏိဖွဲ့စည်းပုံ လုပ်ငန်းများအတွက် ဦးစားပေး ထုတ်ကုန်ဖြစ်သည်။
2-Box-beam တပ်ဆင်ခြင်းစက် box တပ်ဆင်ခြင်းစက်သည် box beam (column) ကို အဓိကအားဖြင့် box beam (column) workpiece ၏ တပ်ဆင်မှုကို ပြီးမြောက်စေသည့် အဓိကသော့ကိရိယာဖြစ်သည်။ ဤစက်သည် သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံ လုပ်ငန်းများအတွက် လိုအပ်သော စက်ကိရိယာများထဲမှ တစ်ခုဖြစ်သည်။
U အမျိုးအစား တပ်ဆင်ခြင်းအတွက် စက်တစ်ခု။
စက်တစ်ခုသည် Box အမျိုးအစားတပ်ဆင်ခြင်းအတွက်ဖြစ်သည်။
3- Electro-slag ဂဟေစက် XZHB15 cantilever electroslag ဂဟေစက်သည် သံမဏိဖွဲ့စည်းပုံလုပ်ငန်းအတွက် Jinfeng Welding and Cutting Company မှ စတင်ထုတ်လုပ်သည့် အကောင်းဆုံးထုတ်ကုန်တစ်ခုဖြစ်သည်။ ၎င်းသည် welding box beam အတွက် အထူးထုတ်လုပ်ထားသော အထူးဂဟေကိရိယာတစ်ခုဖြစ်သည်။ box beam ထုလုပ်ရာတွင် လုံလောက်သော တောင့်တင်းမှုနှင့် torsion resistance ကိုသေချာစေရန်အတွက်၊ baffles (ဆိုလိုသည်မှာ stiffer plates) များကို box beam ၏အတွင်းပိုင်းတွင် ဂဟေဆော်ပါသည်။ ဤစက်သည် box beam ၏ အပြင်ဘက်ပန်းကန်နှင့် အတွင်းပိုင်း baffles များကြားတွင် ဂဟေဆော်ရန်အတွက် အထူးကိရိယာတစ်ခုဖြစ်သည်။
4-CO2/MAG နောက်ကျောဂဟေစက် XQHB15L series box beam cantilever gas shielded welding machine သည် box beam (column) ၏ back welding နှင့် Filling ပြီးနောက် welding အတွက် အထူးဒီဇိုင်းထုတ်ထားသော အထူးဂဟေစက်ဖြစ်ပြီး၊ ကျွန်ုပ်တို့၏ ကုမ္ပဏီမှ စျေးကွက်လိုအပ်ချက်နှင့် နှစ်ပေါင်းများစွာ အတွေ့အကြုံအရ သံမဏိဖွဲ့စည်းပုံဆိုင်ရာ စက်ပစ္စည်းကိရိယာများကို တီထွင်ထုတ်လုပ်ရာတွင် အတွေ့အကြုံအရ အထူးထုတ်လုပ်ထားပါသည်။ .
5-CO2/MAG အဖြည့်ဂဟေစက် XQHB15 series box beam cantilever gas shielded welding machine သည် box beam (column) နှင့် backing ပြီးနောက် welding ၏ back welding အတွက် အထူးဒီဇိုင်းထုတ်ထားသော အထူးဂဟေကိရိယာဖြစ်ပြီး ကျွန်ုပ်တို့၏ကုမ္ပဏီမှ စျေးကွက်လိုအပ်ချက်နှင့် နှစ်ပေါင်းများစွာသော အတွေ့အကြုံများကိုအခြေခံ၍ သံမဏိဖွဲ့စည်းပုံဆိုင်ရာပစ္စည်းကိရိယာများ တီထွင်ထုတ်လုပ်ခြင်းအတွက် အထူးထုတ်လုပ်ထားပါသည်။ .
6-Submerged Arc ဂဟေစက် XMHB15 box girder cantilever submerged arc welding machine သည် သံမဏိတည်ဆောက်ပုံစက်မှုလုပ်ငန်းအတွက် Jinfeng Welding and Cutting Company မှ စတင်ထုတ်လုပ်သည့် အကောင်းဆုံးထုတ်ကုန်တစ်ခုဖြစ်သည်။ ၎င်းသည် ကြီးမားသော နှင့် အလတ်စား ဘောင်တန်းများ (ကော်လံများ) ကို ဂဟေဆော်ရန်အတွက် အထူးထုတ်လုပ်ထားသော အထူးဂဟေကိရိယာတစ်ခုဖြစ်သည်။ နှစ်တွေကြာလာတာနဲ့အမျှ၊ စဉ်ဆက်မပြတ် ပိုမိုကောင်းမွန်အောင်နဲ့ တိုးတက်ကောင်းမွန်လာပြီးနောက်၊ စွမ်းဆောင်ရည်က ပိုပြီးပြည့်စုံလာပါတယ်။
7-End-မျက်နှာကြိတ်စက် စီးပွားရေးတည်ဆောက်မှု အရှိန်အဟုန်ဖြင့် ဖွံ့ဖြိုးတိုးတက်လာသည်နှင့်အမျှ ဆောက်လုပ်ရေး၊ တံတားနှင့် အခြားစက်မှုလုပ်ငန်းများသည် သံမဏိဖွဲ့စည်းပုံ အင်ဂျင်နီယာများ၏ အရည်အသွေးအတွက် တင်းကျပ်သောလိုအပ်ချက်များ တိုးလာပါသည်။ H-beam၊ box beam နှင့် column တို့၏ တင်ပါးအဆစ်များ၊ သွယ်လျသော အစိတ်အပိုင်းများနှင့် workpiece ၏ အဆုံးမျက်နှာကို ပြုပြင်ခြင်းသည် မရှိမဖြစ်လိုအပ်သော လုပ်ငန်းစဉ်တစ်ခု ဖြစ်လာပါသည်။ အဆုံးမျက်နှာပြုပြင်ခြင်းလုပ်ငန်းသည် လုပ်ငန်းခွင်၏အရည်အသွေးကို များစွာတိုးတက်စေရုံသာမက ဆိုက်တွင်းတပ်ဆင်မှုနှင့် ဆောက်လုပ်ရေးဆိုင်ရာအမှားအယွင်းများကို လျှော့ချပေးကာ တည်ဆောက်မှုကာလကို တိုတောင်းစေကာ လုပ်ငန်းခွင်အတွင်း တည်ဆောက်မှုစွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။ သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံ လုပ်ငန်းများအတွက် ပိုမိုကောင်းမွန်သော စီးပွားရေးဆိုင်ရာ အကျိုးကျေးဇူးများကိုလည်း ဆောင်ကြဉ်းပေးပါသည်။ သံမဏိဖွဲ့စည်းတည်ဆောက်ပုံ လုပ်ငန်းများ၏ လက်တွေ့လုပ်ဆောင်မှုအခြေအနေအရ ကျွန်ုပ်တို့ကုမ္ပဏီသည် နိုင်ငံတကာတွင် အလားတူထုတ်ကုန်များ၏ အားသာချက်များကို စုပ်ယူနေပြီး စျေးကွက်လိုအပ်ချက်ပြည့်မီစေရန် ထုတ်ကုန်အသစ်များကို အချိန်နှင့်တစ်ပြေးညီ ထုတ်လုပ်လျက်ရှိသည်။ သံမဏိဖွဲ့စည်းပုံလုပ်ငန်းတွင်သာမက တံတား၊ လျှပ်စစ်စွမ်းအင်၊ ရေနံ၊ ရေနံဓာတုဗေဒနှင့် အခြားစက်ယန္တရားများ ထုတ်လုပ်ရေး လုပ်ငန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုနိုင်သော အထွေထွေ စက်ကိရိယာအဖြစ်လည်း အသုံးပြုနိုင်သည်။
8- Beam flipper 180° လှန်ခြင်း။ မိုဘိုင်းလ် 180° ဟိုက်ဒရောလစ် အလင်းတန်း Flippers နှစ်ခုကို တစ်ဖက်တွင် ဂဟေဆက်ထားသော အလုပ်အပိုင်းများကို လှန်ရန်အတွက် အသုံးပြုပါသည်။ အလုပ်လုပ်သည့်အခါ၊ ကြိတ်စက်စားပွဲ သို့မဟုတ် အလုပ်အပိုင်းလိုက် ထိန်သိမ်းမှ အလုပ်အပိုင်းကို ရုတ်သိမ်းလိုက်ပြီး အလုပ်အပိုင်းကို roller စားပွဲ သို့မဟုတ် work-piece rack ၏ ဘေးဘက်သို့ တပြိုင်တည်း ရွှေ့ရန် အလျှော့ပေးသူက အလင်းတန်းနှစ်ခုကို တပြိုင်တည်း ရွေ့လျားစေပါသည်။ လက်နှစ်ဖက်ကို တပြိုင်တည်း လှည့်ပတ်ရန် မောင်းနှင်ပါ၊ တုံးကို ကြိတ်စက် စားပွဲ၏ အလယ်သို့ ရွှေ့ပါ၊ မှောက်ပြီးနောက် work-piece rack ကို နောက်လုပ်ငန်းစဉ် သို့မဟုတ် ဂဟေဆက်ခြင်းသို့ ပို့ဆောင်ပါ။
ပကတိအခြေအနေအရ တိုတောင်းသော အလင်းတန်းကိုလှန်ရန် အုပ်စုတစ်ခုအဖြစ် သီးခြားစီသုံးနိုင်သည်။ တစ်ချိန်တည်းမှာပင် ရှည်လျားသော တန်းလျားများကို လှန်ခြင်းအတွက် အပိုင်း ၄ ပိုင်းကိုလည်း တစ်အုပ်စုတွင် ပေါင်းစပ်နိုင်သည်။ မြင့်မားသောပြောင်းလွယ်ပြင်လွယ်နှင့်ထိရောက်မှု။
beam flippers များ၏ အလုပ်လုပ်ဆောင်မှုဇယား-
၉-သံမဏိလှည်း ဤစက်ပစ္စည်းအား ထုတ်လုပ်မှုလုပ်ငန်းစဉ်နှင့် ပေါင်းစပ်ညှိနှိုင်းရန်အတွက် အဓိကအားဖြင့် အသုံးပြုသည့်ပစ္စည်းကို သယ်ဆောင်ခြင်း ကြိတ်စက်စားပွဲ သို့မဟုတ် အခြားစက်ပစ္စည်းများမှ စီမံဆောင်ရွက်မည့် စက်ပစ္စည်းသို့ ရွှေ့ရန်ဖြစ်သည်။ သံမဏိတွန်းလှည်းတွင် အဓိကအားဖြင့် လမ်းလျှောက်ခြင်းနှင့် ရုတ်သိမ်းခြင်း လုပ်ဆောင်မှု နှစ်ခုရှိသည်။ workpiece ၏ ရွေ့ပြောင်းမှုကို ခြယ်လှယ်ခြင်းနှင့် ထိန်းချုပ်ခြင်းတို့ဖြင့် အပြီးသတ်နိုင်သည်။ စက်ပစ္စည်းများတွင် ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ အဆင်ပြေသောလည်ပတ်မှုနှင့် တည်ငြိမ်သောလည်ပတ်မှုတို့ရှိသည်။ စက်သည် အမြင့်ဆုံး တန်ချိန် 30 ဖြင့် အကြီးစား ဒီဇိုင်းကို လက်ခံသည်။
10- Roller စားပွဲများ ၎င်းကို box beam တပ်ဆင်ခြင်းမှ welding ပြီးမြောက်အောင်၊ end face အထိ workpieces များကို သယ်ဆောင်ရန်အတွက် အဓိကအားဖြင့် အသုံးပြုသည်။
သံမဏိပြားမှ ဂဟေဆော်ထားသော Box beam ကို မည်သို့ထုတ်လုပ်မည်နည်း။ အောက်ဖော်ပြပါသည် ပန်းကန်ပြားများမှ H beam နှင့် နောက်ဆုံးစစ်ဆေးခြင်းအထိ ထုတ်လုပ်မှုအတွက် ထုတ်လုပ်မှုစီးဆင်းမှုဇယားဖြစ်သည်။
ထုတ်လုပ်မှုစီးဆင်းမှုဇယား
အသုံးပြုသူများ၏စက်ရုံတွင် ဘောက်စ်-အလင်းဂဟေလိုင်းများ တပ်ဆင်ထားသည်။
