H Beam ဂဟေလိုင်းများ

H beam ဂဟေလိုင်းများ

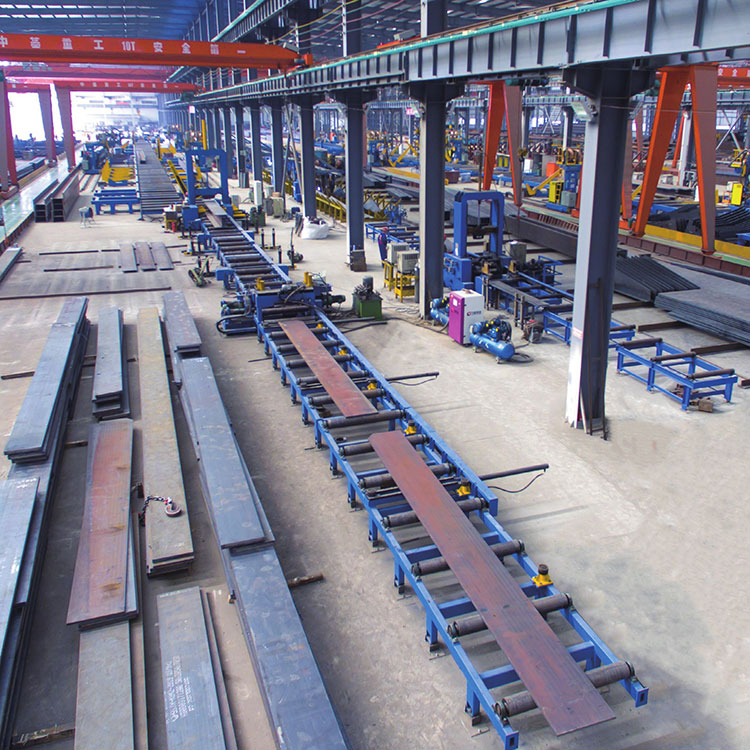

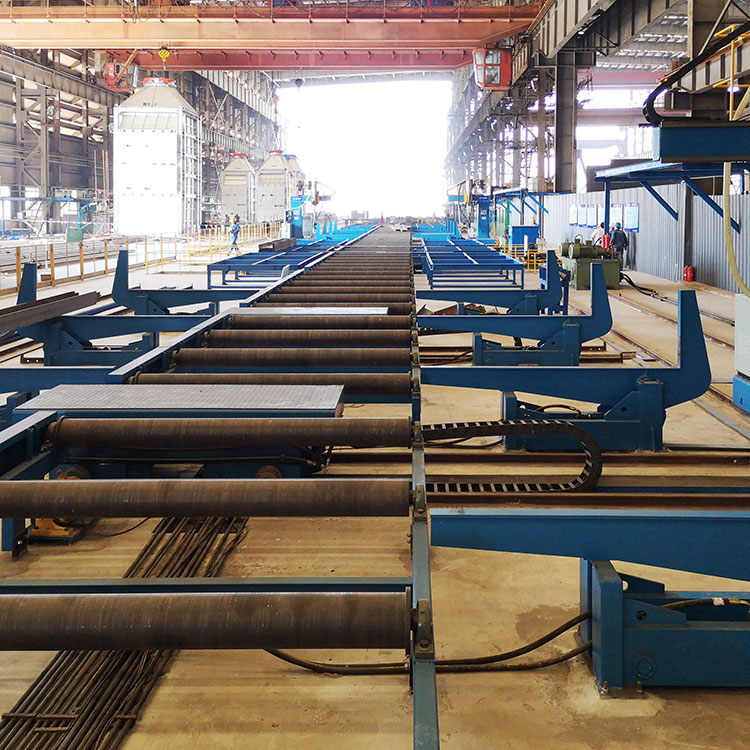

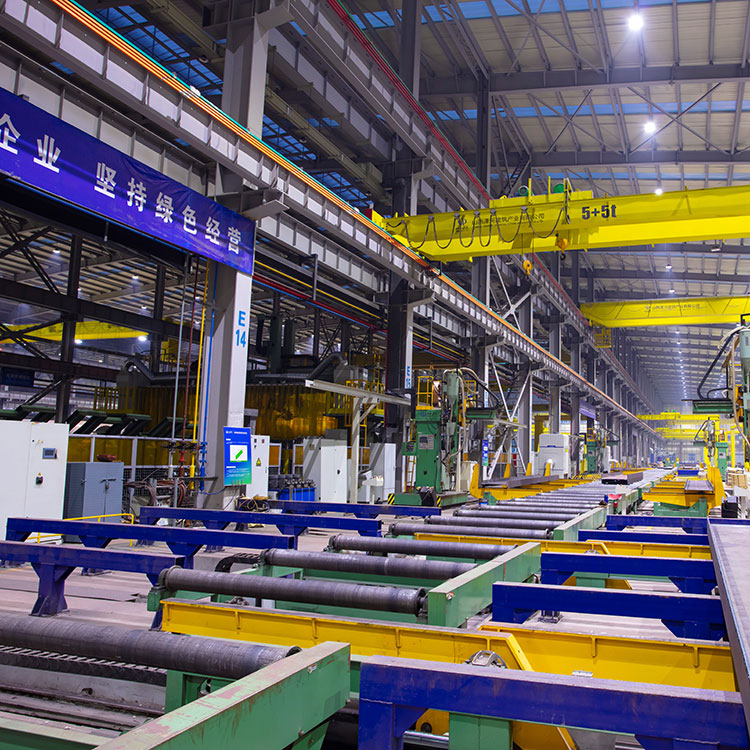

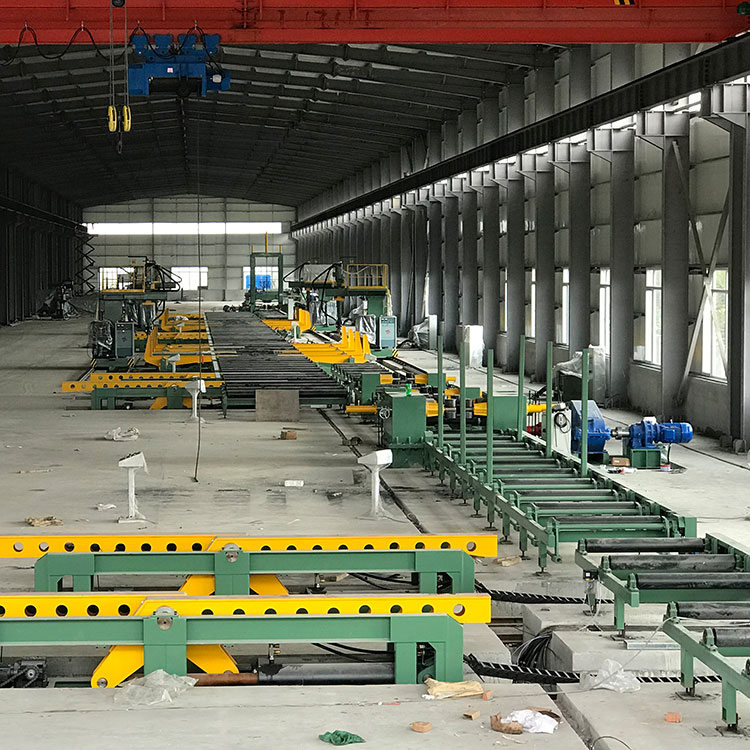

VHAH beam ဂဟေလိုင်းများJINFENG WELDCUT မှ ထုတ်လုပ်သော ပရော်ဖက်ရှင်နယ် တရုတ်နိုင်ငံမှ ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည့် JINFENG WELDCUT မှ ထုတ်လုပ်သော မတူညီသော စက်ကိရိယာများနှင့် ကိရိယာများဖြင့် ပေါင်းစပ်ထားသော စွမ်းဆောင်ရည်မြင့် H beam ထုတ်လုပ်မှုလိုင်းများ ဖြစ်ပါသည်။H beam ဂဟေလိုင်းများတတ်နိုင်သောစျေးနှုန်းဖြင့်။ ဟိH beam ဂဟေလိုင်းများH beam သို့မဟုတ် T beam ထုတ်လုပ်မှုအတွက် ပိုမိုဘေးကင်းပြီး မြင့်မားသော စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

JINFENG WELDCUT သည် 2 နှစ်အာမခံ ပေးမည်ဖြစ်ပါသည်။H beam ဂဟေလိုင်းများ. H beam ထုတ်လုပ်မှု၏ အဓိက လျှပ်စစ်ဒြပ်စင်များကို တရုတ်နိုင်ငံမှ အဝေးမှ မထွက်ဘဲ အသုံးပြုသူများ ဒေသတွင်းရှိ အစိတ်အပိုင်းများကို ရှာဖွေရာတွင် ပိုမိုအဆင်ပြေစေမည့် ကမ္ဘာကျော်အမှတ်တံဆိပ်မှ ရွေးချယ်ထားပါသည်။ VHFH beam ဂဟေလိုင်းများစက်မှုလုပ်ငန်းနယ်ပယ်အသီးသီးမှ End-users များအတွက် ကုန်ထုတ်စွမ်းအားမြှင့်တင်ရန် အဆင့်မြင့်ဆုံးနှင့် မြင့်မားသော အလိုအလျောက်စနစ် ထုတ်လုပ်မှုလိုင်းများဖြစ်သည်။

သတ်မှတ်ချက်များ

အင်္ဂါရပ်နှင့်လျှောက်လွှာ

1.VHAH beam ဂဟေလိုင်းများအလုပ်သမားနည်းပါးပြီး ကရိန်းငယ်များဖြင့် ဂဟေဆော်ထားသော I beam နှင့် H beam ကိုထုတ်လုပ်ရန်အတွက် မြင့်မားသောအလိုအလျောက်စနစ်ထုတ်လုပ်မှုလိုင်းများဖြစ်သည်။

2. အဆိုပါလိုင်းသည် MES စနစ်နှင့် အပြည့်အဝပေါင်းစပ်နိုင်ပြီး အထက်ကွန်ပြူတာနှင့် ထိန်းချုပ်မှုစနစ်အကြား အချိန်နှင့်တပြေးညီ ဆက်သွယ်မှုကို ပြီးမြောက်စေကာ စက်ပစ္စည်းများ၏ ဒေတာစုဆောင်းမှုကို ပြီးမြောက်စေကာ စုစည်းထားသောဒေတာအားလုံးကို စက်ရုံ MES စနစ် (သို့မဟုတ် အထက်ဗဟိုထိန်းချုပ်မှုစနစ်) သို့ အပ်လုဒ်လုပ်ကာ သတင်းအချက်အလက်ပေးပို့ခြင်း၏ အချိန်နှင့်တပြေးညီ ထိရောက်မှုကို သေချာစေသည်။

3. ဒီဇိုင်းနှင့် အကာအကွယ်သည် သက်ဆိုင်ရာနိုင်ငံတော် စံနှုန်းများနှင့် သဘာဝပတ်ဝန်းကျင် ထိန်းသိမ်းရေးဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။ စက်ပစ္စည်းလုံခြုံရေးနှင့် အကာအကွယ်ပစ္စည်းများသည် သက်ဆိုင်ရာစက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ကိုက်ညီရမည်။

4.ThisH beam ဂဟေလိုင်းများသင်္ဘောတည်ဆောက်ရေး၊ သင်္ဘောကျင်းနှင့် သံမဏိတည်ဆောက်မှုနှင့် သံမဏိတည်ဆောက်ပုံများ၊ ကမ်းလွန်၊ ကုန်းတွင်း၊ သင်္ဘောကျင်းနှင့် သင်္ဘောတည်ဆောက်မှုအတွက် ဂဟေဆော်ရန်အတွက် T-beam၊ သံမဏိတည်ဆောက်မှုနှင့် သံမဏိတည်ဆောက်ပုံများအတွက် H-beam၊ သို့မဟုတ် တံတားများ စသည်တို့တွင် အသုံးများကြသည်။

5. ဂဟေဆော်သည့်ကိရိယာများ၏ လိုက်လျောညီထွေရှိသော ဒီဇိုင်းသည် ဂဟေပါဝါရင်းမြစ်များ၏ မည်သည့်အမှတ်တံဆိပ်ကိုမဆို ပံ့ပိုးပေးနိုင်သည် ။

6. CE, ECA လက်မှတ်ရရှိပါသည်။

7. ဤလိုင်းသည် ကိရိယာ သို့မဟုတ် ကိရိယာများကို မပြောင်းလဲဘဲ အထူကြီးကြီးဖြင့် အပေါ့စား အလင်းတန်းမှ အလွန်လေးလံသော အလင်းတန်းအထိ ထုတ်လုပ်မှုကို ပံ့ပိုးပေးသည်။

8. တပ်ဆင်ခြင်းမှသည် ပြုပြင်ခြင်းတစ်ခုလုံးကို ဖြောင့်ခြင်းအထိ ကရိန်းအသုံးပြုခြင်းအန္တရာယ်ကို များစွာလျှော့ချပေးသော ကရိန်းများ မလိုအပ်ပါ။

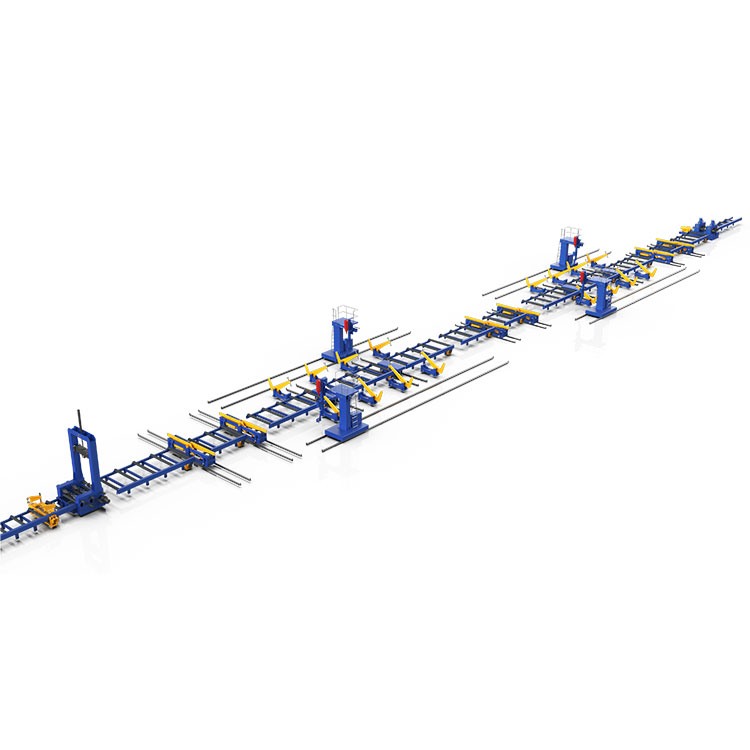

ဖွဲ့စည်းပုံအမြင်

တွင်အသုံးပြုသည့် စက်ကိရိယာများစာရင်းH beam ဂဟေလိုင်းများ

1- စုစည်းဧရိယာ၊ ပါဝင်သည်။

ဒေါင်လိုက် H beam တပ်ဆင်ခြင်းစက်များ - CO2/MAG အစက်အပြောက် ဂဟေဆက်ခြင်းအတွက် I-shape ရှိ တပ်ဆင်ခြင်းဝက်ဘ်နှင့် flanges များ။

လိုင်း၏ ရိုလာစားပွဲပေါ်တွင် သယ်ယူပို့ဆောင်ရေးအတွက် ဘေးကင်းစေရန်အတွက် H beam အနေအထားမှ âυۜHâ အနေအထားမှ Beam flipper တစ်အုပ်။

2-ဂဟေဆော်ဧရိယာ

ဂဟေဆော်ဧရိယာ နံပါတ် ၁ တွင်၊

cantilever type H beam ဂဟေစက် နှစ်စုံ။ ဂဟေဆော်စက်တစ်ခုစီတွင် နစ်မြုပ်နေသော arc ဂဟေခေါင်း 1 ခု ( Single arc welding သို့မဟုတ် tandem arc welding နည်းပညာကို ပံ့ပိုးသည်)။

ဂဟေအနေအထားကောင်းစေရန်အတွက် H beam ကို 45 ဒီဂရီတွင်ထိုင်စေရန် beam tilters နှစ်စုံ။

1st ဂဟေချုပ်ရိုးဂဟေဆက်ခြင်းအပြီးတွင် သံမဏိတွန်းလှည်းတစ်တွဲ (သံမဏိတွန်းလှည်း 2 ယူနစ်ပါ၀င်သည်)။

ဂဟေဆော်ခြင်း #1 ​​ဧရိယာနှင့် #2 ဧရိယာကြားတွင်၊ အခြားဂဟေဆက်နှစ်ခုကို အပေါ်မှဂဟေဆက်ရန်လိုအပ်စေရန် 180 ဒီဂရီတွင် ဂဟေ 2 ခုဖြင့် ဂဟေဆော်ထားသော beam flipper သည် beam flipper တစ်ခုရှိသည်။

ဂဟေဆော်ဧရိယာ နံပါတ် 2 တွင်၊ ဂဟေဆော်သည့်ဧရိယာ နံပါတ် ၁ နှင့် တူညီသည်။

3- ဖြောင့်တန်းသောနေရာ၊

နောက်တွင် စက်ကို ဖြောင့်ခြင်းဖြင့် အလင်း၏အနားကွပ်ကို ဖြောင့်စေရန်အတွက် H beam အနေအထားမှ âυہ۔ے အနေအထားသို့ လှန်ရန် Beam flipper တစ်အုပ်။

H beam ၏ flange ဖြောင့်စက်များအတွက် H beam flange ဖြောင့်စက်များ။ H beam တစ်ခုတွင် flanges 2 ခုရှိသည်။ flanges နှစ်ခုလုံးသည် ဖြောင့်ရန် လိုအပ်သည်။ သို့သော် စက်သည် အနားကွပ်တစ်ခုတွင် တစ်ကြိမ် ဖြောင့်နိုင်သည်။ ထို့ကြောင့် flange 1 ခုကို ဖြောင့်အောင် ပြီးပါက၊ beam flipper သည် beam ကို 180 degree တွင် လှန်ပြီး အောက်ခြေဘက်တွင် ဖြောင့်ရန် လိုအပ်သော flange ကို ပြုလုပ်နိုင်မည်ဖြစ်သည်။

သံမဏိပြားမှ ဂဟေဆော်ထားသော H beam/I beam ကို မည်သို့ထုတ်လုပ်မည်နည်း။

အောက်ဖော်ပြပါသည် ပန်းကန်ပြားများမှ H beam နှင့် နောက်ဆုံးစစ်ဆေးခြင်းအထိ ထုတ်လုပ်မှုအတွက် ထုတ်လုပ်မှုစီးဆင်းမှုဇယားဖြစ်သည်။

ထုတ်လုပ်မှုစီးဆင်းမှုဇယား
