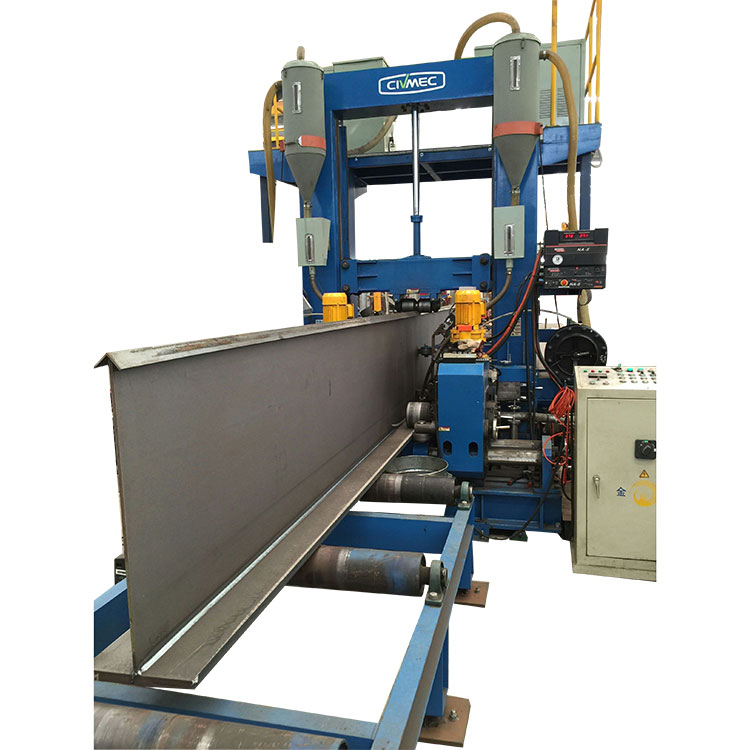

JINFENG WELDCUT သည် ပရော်ဖက်ရှင်နယ် တရုတ်ထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။3-in 1 H beam ဂဟေလိုင်းများတတ်နိုင်သောစျေးနှုန်းဖြင့်။ ဟိ3-in 1 H beam ဂဟေလိုင်းများwelded H-beam သို့မဟုတ် T-beam ပြုလုပ်ရန်အတွက် စက်တစ်ခုတွင် ဂဟေဆော်ပြီးနောက် တပ်ဆင်ခြင်း၊ ဂဟေဆော်ခြင်းနှင့် ဖြောင့်ခြင်းတို့ကို ပေါင်းစပ်ထားသည်။ ၎င်းသည် ရိုးရှင်းသောလည်ပတ်မှု၊ နေရာယူမှုနည်းပြီး လုပ်သားနည်းပါးသည့် အင်္ဂါရပ်များပါရှိသော လျင်မြန်သောအမြန်နှုန်းနှင့် မြင့်မားသောတိကျမှုဖြင့် ဂဟေဆော်ထားသော H-beam သို့မဟုတ် T-beam တွင် ထုတ်လုပ်မှုကို နားလည်နိုင်သည်။
အားလုံးအတွက်3-in 1 H beam ဂဟေလိုင်းများJINFENG WELDCUT မှထုတ်လုပ်သော 12 လအာမခံချက်ပါရှိမည်ဖြစ်ပြီး၊ ၎င်းသည်စတီးလ်တည်ဆောက်ပုံ၊ တံတား၊ ဆောက်လုပ်ရေးမှအစအဆုံးအသုံးပြုသူများအတွက်ကုန်ထုတ်စွမ်းအားမြှင့်တင်ရန်အမြင့်ဆုံးထိရောက်မှုရှိသောစက်ဖြစ်သည်။
မော်ဒယ် |
ZHJ15 |
ZHJ18 |
ZHJ20 |
T-Beam ဝဘ် အမြင့် (H) |
200 ~ 1500 မီလီမီတာ |
၂၀၀-၁၈၀၀ |
200-2000mm |
ဝဘ်အထူ (ဃ) |
6 ~ 12 မီလီမီတာ |
6~19mm |
6 ~ 30 မီလီမီတာ |
အနားကွပ်အကျယ် (B) |
200 ~ 800 မီလီမီတာ |
200 ~ 1000 မီလီမီတာ |
|
အနားကွပ်အထူ (t) |
6 ~ 25 မီလီမီတာ |
6 ~ 40 မီလီမီတာ |
|
အလင်းတန်းအရှည် (L) |
4000 ~ 15000mm |
4000 ~ 15000mm |
4000 ~ 15000mm |
အလင်းတန်းပစ္စည်း |
Q235 |
||
ဂဟေအမျိုးအစား |
Submerged arc transverse fillet ဂဟေဆော်ခြင်း။ |
||
ဂဟေဆော်ခြင်းစွမ်းအားအရင်းအမြစ် |
ကြိုးတစ်ခုတည်း သို့မဟုတ် ကြိုးနှစ်ကြိုး အမျိုးအစား |
ကြိုးတစ်ခုတည်း |
ကြိုးတစ်ခုတည်း |
ဂဟေဆော်ခြင်းအထွက်နှုန်း |
200 ~ 1000 မီလီမီတာ / မိနစ် |
||
မီးရှုးထောင့်- |
45° ကောင်းမွန်သော ချိန်ညှိမှု |
||
ဟိုက်ဒရောလစ်ဖိအား |
≤16 MPa |
||
Flux ပြန်လည်ထူထောင်ရေးစနစ် |
2 အစုံ |
||
flux hopper ၏ ပမာဏ |
2×50L |
||
Input Conveyor Roller- |
12000 မီလီမီတာ |
||
Output conveyor roller: |
12000 မီလီမီတာ |
||
ပင်မစက်ပါဝါ |
14.5kW |
||
ဟိုက်ဒရောလစ်စနစ် |
1 set |
||
ဖြောင့်စက် |
1 set ၊ စက်တွင်ပေါင်းစပ်ထားသည်။ |
||
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ: |
AC/380 V/50 Hz/3PH |
||
ဖြောင့်တန်းနိုင်စွမ်း |
6-40mm |
3-in 1 H beam ဂဟေလိုင်းများH beam၊ T-beam တပ်ဆင်မှု၊ welding နှင့် flange deformation straightening တို့သည် ဂဟေဆော်ပြီးနောက် ပေါင်းစပ်လုပ်ဆောင်မှုအဖြစ် ပါဝင်သည်။ ထို့ကြောင့် ၎င်းသည် H beam နှင့် T beam ထုတ်လုပ်မှုကို တိကျမြန်ဆန်စွာ သိရှိနိုင်သည်။ ၎င်းတွင် အောက်ပါ အားသာချက်များ ရှိသည်- ရိုးရှင်းသော လည်ပတ်မှု၊ လုပ်အား ကုန်ကျစရိတ် သက်သာပြီး ဖုံးအုပ်ဧရိယာ သေးငယ်သည်။
ဤလိုင်းတွင် ဂဟေဆော်မည့် structural steel plate thickness အရ သင်ရွေးချယ်ရန် ရွေးချယ်နိုင်သော ဂဟေဆော်သည့် လုပ်ငန်းစဉ် နှစ်ခုရှိသည်။
OPTION A- တစ်ခုတည်းသော arc အမွှာဝိုင်ယာဂဟေဆက်ခြင်းသည် ယေဘုယျအားဖြင့် single arc single wire မြုပ်နေသော arc welding ထက် 40% ပိုမြင့်သော၊ Sot သည် အထူ 20mm ထက်နည်းသော တည်ဆောက်ပုံသံမဏိအထူအတွက် အထူးသင့်လျော်ပါသည်။
Option B- တစ်ခုတည်းသော arc တစ်ခုတည်းဝါယာကြိုးဂဟေဆက်ခြင်း။ ၎င်းသည် ပန်းကန်အထူ ဂဟေဆက်ခြင်းအတွက် သင့်လျော်သည်။
စံ ZHJ3-in 1 H beam ဂဟေလိုင်းများအဝင်ကြိတ်စက်စားပွဲတစ်ခု၊ ပင်မဂဟေဆက်ခြင်းနှင့် ဖြောင့်စက်၊ အထွက်ကြိတ်စက်စားပွဲတစ်ခု ပါဝင်သည်။ ပင်မဂဟေဆက်ခြင်းနှင့် ဖြောင့်ခြင်းဌာနတွင် flux ပြန်လည်ရယူရေးယူနစ်များ၊ အနားကွပ်နှင့် ဝဘ်အတွက် ကုပ်ကိရိယာများဖြင့် ဂဟေခေါင်းကို မီးရှူးမီးတိုင်နှင့် ချိတ်တွဲတပ်ဆင်ထားသည်။ စံလိုင်းတွင် ဂဟေဆော်သည့် ပါဝါရင်းမြစ်များ၊ ဟိုက်ဒရောလစ် ဘူတာရုံ နှင့် ထိန်းချုပ်မှု လည်ပတ်ပုံးတို့ ပါဝင်သည်။
1. စံ ZHJ3-in 1 H beam ဂဟေလိုင်းများ
2. Option 1-
ဖောက်သည်များထံမှ မတူညီသော တောင်းဆိုမှုများအရ၊ ကျွန်ုပ်တို့သည် ZHJ အတွက် ဖွဲ့စည်းမှုကို ပေးပါသည်။3-in 1 H beam ဂဟေလိုင်းများအောက်ပါအတိုင်း

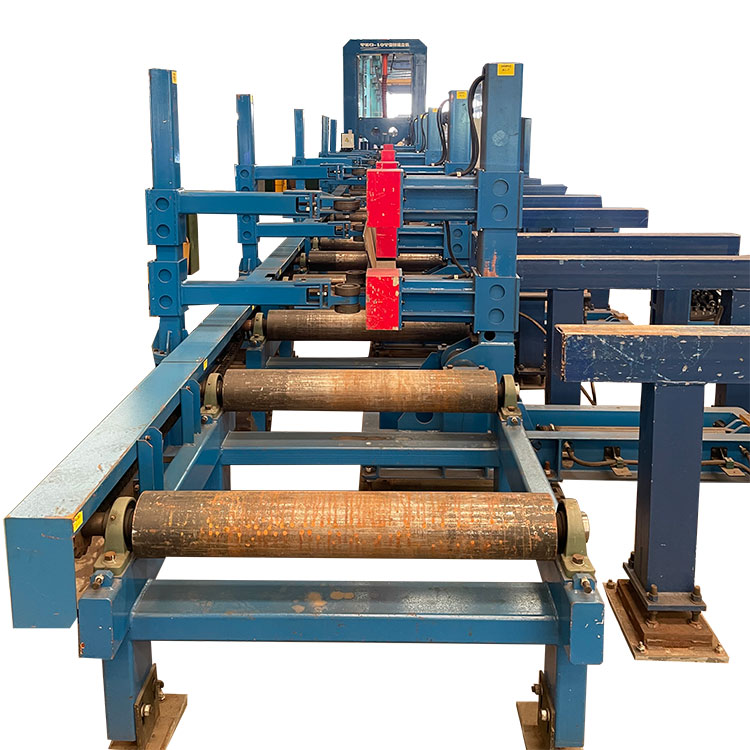

စံ 3-in-1 H beam welding လိုင်းများကို အခြေခံ၍ သံလိုက်တင်သည့်လက်တံ 4 pcs နှင့် web support 4pcs ပါ၀င်သော web-loader တစ်စုံကို ပေါင်းထည့်ပါသည်။ web loading arm တစ်ခုစီတွင် steel web plate ကို ကိုင်ဆောင်ရန် သံလိုက် 2pcs ရှိပါသည်။
3. ရွေးစရာ 2-
ဖောက်သည်များထံမှ မတူညီသော တောင်းဆိုမှုများအရ၊ ကျွန်ုပ်တို့သည် ZHJ အတွက် ဖွဲ့စည်းမှုကို ပေးပါသည်။3-in 1 H beam ဂဟေလိုင်းများအောက်ပါအတိုင်း
စံ 3-in-1 H beam welding လိုင်းများကို အခြေခံ၍ သံလိုက်တင်သည့်လက်တံ 4 pcs နှင့် web support 4pcs ပါ၀င်သော web-loader တစ်စုံကို ပေါင်းထည့်ပါသည်။ web loading arm တစ်ခုစီတွင် steel web plate ကို ကိုင်ဆောင်ရန် သံလိုက် 2pcs ရှိပါသည်။
အထက်တွင်အခြေခံ၍ welded beam ကို အလျားလိုက်အနေအထားတွင် လှန်ထားရန်အတွက် output roller table ပေါ်တွင် 90 degree beam flipper တစ်အုပ်ကို ထည့်နိုင်သည်။
3. Option 3-

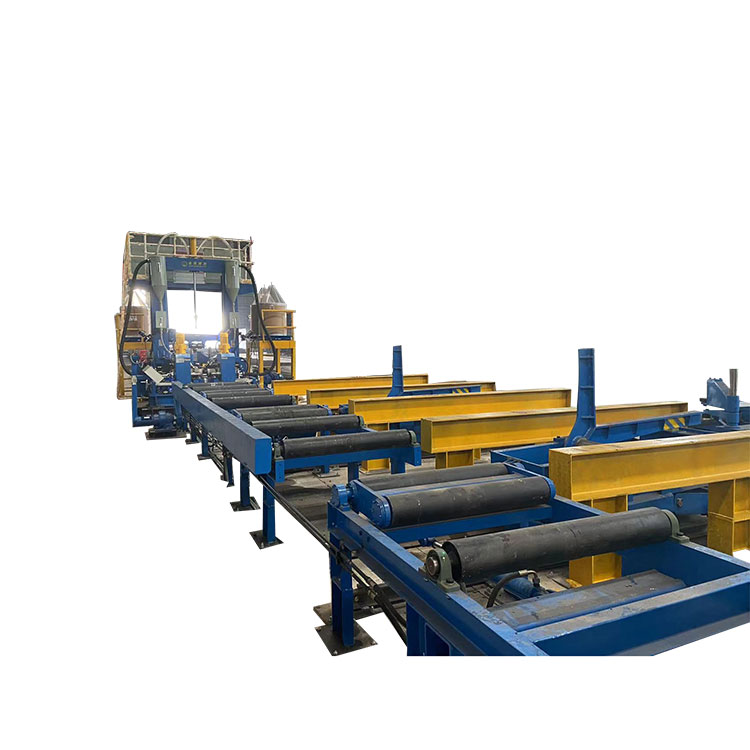

အချို့သော ဖောက်သည်များသည် ထုတ်လုပ်မှုကို တိုးမြှင့်ရန် လိုအပ်ပြီး ၎င်းတို့သည် ဂဟေဆက်စခန်း 2 ခုပါ၀င်ရန် ဂဟေလိုင်းတစ်ခု လိုအပ်ပါသည်။ 1st flange နှင့် web welding အတွက် welded station သည် T beam နှင့် welded welded T-beam နှင့် welded 2nd flange နှင့် H beam ကို ဖွဲ့စည်းရန်။
3.1 ထို့ကြောင့် စံ 3-in-1 H beam ဂဟေလိုင်းများပေါ်တွင် အခြေခံ၍ သံလိုက်တင်ခြင်းလက်တံ 4 pcs နှင့် web support 4pcs ပါ၀င်သော web-loader တစ်စုံကို ပေါင်းထည့်ပါသည်။ web loading arm တစ်ခုစီတွင် steel web plate ကို ကိုင်ဆောင်ရန် သံလိုက် 2pcs ရှိပါသည်။
3.2 welded beam ကို အလျားလိုက်အနေအထားတွင်လှန်ရန်အတွက် 1st welded station ၏ output roller table တွင် 90 degree beam flipper တစ်စုံကိုထည့်ရန်။
3.3 T-beam ကို 2nd welding station သို့ အလျားလိုက်ရွှေ့ရန် ကွင်းဆက်အမျိုးအစား cross conveyor ကိုထည့်ရန်။
အသုံးပြုသူများ၏စက်ရုံတွင် 3-in-1 ပေါင်းစပ်ထားသော H-beam ဂဟေလိုင်းများ
