CNC H Beam ဂဟေလိုင်းများ

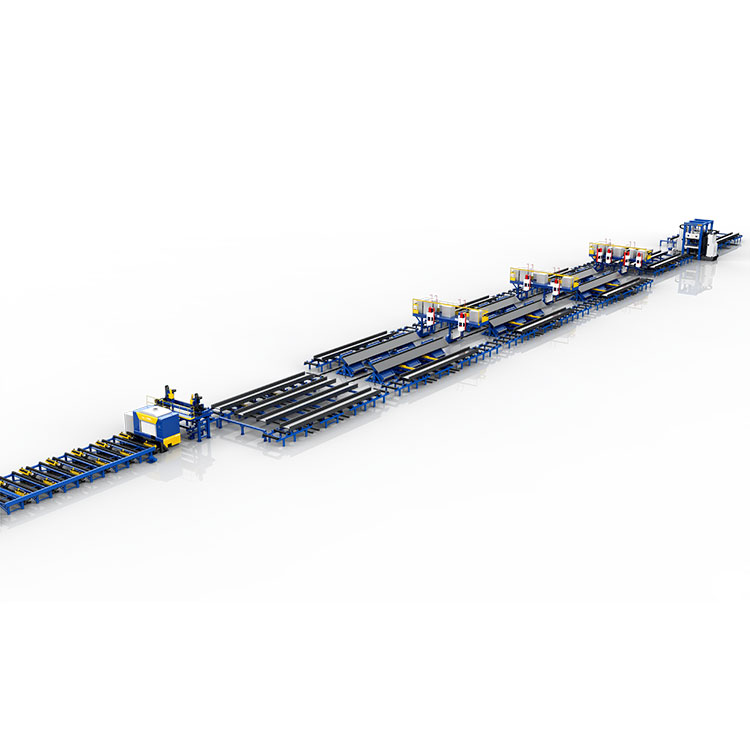

WH6012CNC H beam ဂဟေလိုင်းများ

WH6012 စမတ်CNC H beam ဂဟေလိုင်းများJINFENG WELDCUT မှ ထုတ်လုပ်သော ပရော်ဖက်ရှင်နယ် တရုတ်နိုင်ငံမှ ထုတ်လုပ်သူ WH6012 Smart ၏ ပံ့ပိုးပေးသူဖြစ်သည့် JINFENG WELDCUT မှ ထုတ်လုပ်သည့် မတူညီသော စက်ကိရိယာများနှင့် ကိရိယာများဖြင့် ပေါင်းစပ်ထားသော စွမ်းဆောင်ရည်မြင့် H beam ထုတ်လုပ်မှုလိုင်းများCNC H beam ဂဟေလိုင်းများတတ်နိုင်သောစျေးနှုန်းဖြင့်။ WH6012 စမတ်CNC H beam ဂဟေလိုင်းများH beam သို့မဟုတ် T beam ထုတ်လုပ်မှုအတွက် ပိုမိုဘေးကင်းပြီး မြင့်မားသော စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

JINFENG WELDCUT သည် WH6012 Smart အတွက် 2 နှစ်အာမခံပေးပါမည်။CNC H beam ဂဟေလိုင်းများ. H beam ထုတ်လုပ်မှု၏ အဓိက လျှပ်စစ်ဒြပ်စင်များကို တရုတ်နိုင်ငံမှ အဝေးမှ မထွက်ဘဲ အသုံးပြုသူများ ဒေသတွင်းရှိ အစိတ်အပိုင်းများကို ရှာဖွေရာတွင် ပိုမိုအဆင်ပြေစေမည့် ကမ္ဘာကျော်အမှတ်တံဆိပ်မှ ရွေးချယ်ထားပါသည်။ WH6012 စမတ်CNC H beam ဂဟေလိုင်းများစက်မှုလုပ်ငန်းနယ်ပယ်အသီးသီးမှ End-users များအတွက် ကုန်ထုတ်စွမ်းအားမြှင့်တင်ရန် အဆင့်မြင့်ဆုံးနှင့် မြင့်မားသော အလိုအလျောက်စနစ် ထုတ်လုပ်မှုလိုင်းများဖြစ်သည်။

သတ်မှတ်ချက်များ

စက်ပစ္စည်းစာရင်းများ

အင်္ဂါရပ်နှင့်လျှောက်လွှာ

1.The WH6012 စမတ်CNC H beam ဂဟေလိုင်းများအလုပ်သမားနည်းပါးပြီး ကရိန်းငယ်များဖြင့် ဂဟေဆော်ထားသော I beam နှင့် H beam ကိုထုတ်လုပ်ရန်အတွက် မြင့်မားသောအလိုအလျောက်စနစ်ထုတ်လုပ်မှုလိုင်းများဖြစ်သည်။

2. အလုပ်သမား 3 ဦးသာ အလုပ်လုပ်နိုင်သည်။CNC H beam ဂဟေလိုင်းများ.

3. အဆိုပါလိုင်းသည် MES စနစ်နှင့် အပြည့်အဝပေါင်းစပ်နိုင်ပြီး အထက်ကွန်ပြူတာနှင့် ထိန်းချုပ်မှုစနစ်အကြား အချိန်နှင့်တပြေးညီ ဆက်သွယ်မှုကို ပြီးမြောက်စေကာ စက်ပစ္စည်းများ၏ ဒေတာစုဆောင်းမှုကို ပြီးမြောက်စေကာ စုဆောင်းထားသောဒေတာအားလုံးကို စက်ရုံ MES စနစ် (သို့မဟုတ် အထက်ဗဟိုထိန်းချုပ်မှုစနစ်) သို့ အပ်လုဒ်လုပ်ကာ သတင်းအချက်အလက်ပေးပို့ခြင်း၏ အချိန်ကိုက်နှင့် ထိရောက်မှုကို သေချာစေသည်။

4. ဒီဇိုင်းနှင့် အကာအကွယ်သည် သက်ဆိုင်ရာနိုင်ငံတော် စံနှုန်းများနှင့် သဘာဝပတ်ဝန်းကျင် ထိန်းသိမ်းရေးဆိုင်ရာ လိုအပ်ချက်များနှင့် ကိုက်ညီရမည်။ စက်ပစ္စည်းလုံခြုံရေးနှင့် အကာအကွယ်ပစ္စည်းများသည် သက်ဆိုင်ရာစက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ကိုက်ညီရမည်။

5.This WH6012 စမတ်CNC H beam ဂဟေလိုင်းများအဆောက်အဦ၊ အလုပ်ရုံ၊ စက်ရုံများ သို့မဟုတ် တံတားများ စသည်တို့အတွက် H-beam ဂဟေဆော်ရန်အတွက် သံမဏိတည်ဆောက်မှုနှင့် သံမဏိတည်ဆောက်ပုံများ၊ ကမ်းလွန်၊ ကုန်းတွင်းပိုင်းတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုကြသည်။

6. ဂဟေဆော်သည့်ကိရိယာများ၏ လိုက်လျောညီထွေရှိသော ဒီဇိုင်းသည် ဂဟေပါဝါရင်းမြစ်များ၏ မည်သည့်အမှတ်တံဆိပ်ကိုမဆို ပံ့ပိုးပေးနိုင်သည် ။

6. CE, ECA လက်မှတ်ရရှိပါသည်။

7. ဤလိုင်းသည် ကိရိယာ သို့မဟုတ် ကိရိယာများကို မပြောင်းလဲဘဲ အထူကြီးကြီးဖြင့် အပေါ့စား အလင်းတန်းမှ အလွန်လေးလံသော အလင်းတန်းအထိ ထုတ်လုပ်မှုကို ပံ့ပိုးပေးသည်။

8. တပ်ဆင်ခြင်းမှသည် ပြုပြင်ခြင်းတစ်ခုလုံးကို ဖြောင့်ခြင်းအထိ ကရိန်းများအသုံးပြုခြင်းအန္တရာယ်ကို များစွာလျှော့ချပေးသော ကရိန်းများ မလိုအပ်ပါ။

ဖွဲ့စည်းပုံအမြင်

WH6012 Smart တွင်အသုံးပြုသည့် စက်ပစ္စည်းမော်ဂျူးများစာရင်းCNC H beam ဂဟေလိုင်းများ

1- စုစည်းဧရိယာ၊ ပါဝင်သည်။

အနားကွပ် 2 ခုနှင့် 1 ဝဘ်ကို H-ပုံသဏ္ဍာန်အနေအထားနှင့် အံဝင်ခွင်ကျဖြစ်စေရန်အတွက် အနားကွပ်အစောင်းနှင့် ဝဘ် lifter တပ်ဆင်ထားသော input roller စားပွဲတစ်ခုနှင့် ၎င်းတို့ကို H ပုံသဏ္ဍာန်ဖြင့် ချိတ်ထားသည်။

အလျားလိုက် H beam တပ်ဆင်ခြင်းစက်များ - CO2/MAG အစက်အပြောက် ဂဟေဆော်ရန်အတွက် ဝဘ်နှင့် H-ပုံသဏ္ဍာန်ရှိ flanges များကို တပ်ဆင်ရန်။

အနားကွပ်ပြားနှစ်ပြားနှင့် တပ်ဆင်ဖွဲ့စည်းမည့် ဝဘ်ပြားတစ်ချပ်ကို ထည့်သွင်းသည့် ကြိတ်စက်စားပွဲပေါ်သို့ ကရိန်းဖြင့် တင်ထားသည်။

ထို့နောက် အလိုအလျောက် ပရိုဂရမ်အရ၊ စက်ပစ္စည်းသည် ဝဘ်ပန်းကန်ပြားကို လွှင့်တင်ကာ အနားကွပ်ပြားနှစ်ခုကို လှန်ကာ ဝဘ်ပြားကို အစပိုင်းတွင် H ပုံသဏ္ဍာန်အဖြစ် ဖန်တီးကာ ၎င်းတို့ကို ပင်မစက်သို့ ပို့ဆောင်ပေးမည်ဖြစ်သည်။ ထို့နောက် ဝဘ်နှင့်အနားကွပ်များ၊ ဝဘ်နှိပ်ကိရိယာ၊ H-beam ကုပ်ကိရိယာ၊ အလိုအလျောက်ထိန်းချုပ်မှုစနစ်နှင့် ဂဟေမီးတိုင်လေးခုနှင့် အခြားအစိတ်အပိုင်းများ ပေါင်းစပ်လုပ်ဆောင်ရန် စက်တွင် တပ်ဆင်ထားသည့် စက်သည် H-beam တပ်ဆင်မှုကို လျင်မြန်စွာ ပြီးမြောက်စေရန် ပေါင်းစပ်ညှိနှိုင်းပေးသည်။

ဝဘ်ကို လွှင့်တင်ပြီး အနားကွပ်များကိုလှန်ရန် ကိရိယာ

တစ်ချိန်တည်းတွင် ချုပ်ရိုး (၄) ခုတွင် ဂဟေဆက်ခြင်း ပြုလုပ်ပါ။

အလိုအလျောက်ထိန်းချုပ်မှုစနစ်ရှိ H-beam ၏သတ်မှတ်ချက်များနှင့် ဘောင်များကို ထည့်သွင်းရန် သို့မဟုတ် ခေါ်ဆိုရန် လူတစ်ဦးတည်းသာ လိုအပ်ပြီး စက်စတင်ရန်အတွက် စတင်ခလုတ်ကို နှိပ်ပါ၊ အနားကွပ်ပြားနှင့် ဝဘ်ပြားကို တင်ဆောင်ပြီးနောက် စက်စတင်ရန် စတင်ရန် ခလုတ်ကို နှိပ်ပါ။ ထို့ကြောင့်၊ ကရိန်းအသုံးပြုမှု နည်းပါးပြီး ဘေးကင်းမှု စွမ်းဆောင်ရည် မြင့်မားသည်။

စက်သည် ပုံမှန်အခြေအနေတွင်အလုပ်လုပ်နေပြီး၊ ပစ္စည်းများကို input roller စားပွဲပေါ်တွင်တင်ပြီးနောက်၊ တပ်ဆင်ခြင်း၏အလယ်အလတ်တွင် လူကိုယ်တိုင်ဝင်ရောက်စွက်ဖက်ရန်မလိုအပ်ပါ (ဥပမာ လက်ဖြင့်နေရာချထားခြင်း၊ ခရီးသွားကရိန်း၏အရန်ခုံအဆင့်သတ်မှတ်ခြင်း၊ ခေါက်ပြင်ဆင်ခြင်း၊ ရုတ်သိမ်းခြင်း၊ မှောက်ခြင်း၊ ခေါက်ခြင်း၊ စသည်ဖြင့်)၊ ထို့ကြောင့် အလိုအလျောက်စနစ်၏အတိုင်းအတာသည် အလွန်မြင့်မားပါသည်။

H-beam ၏သော့နေရာချထားမှုတစ်ခုစီကို servo motor မှထိန်းချုပ်ထားပြီး အာရုံခံကိရိယာမှသိရှိသောကြောင့်၊ လူတို့၏အရှက်ကြောင့်ဖြစ်ရသည့် တိကျမှုသွေဖည်မှုကို ရှောင်ရှားပါသည်။

တစ်ချိန်တည်းမှာပင်၊ ဂဟေချုပ်ရိုးလေးခု၏ ဂဟေဆက်သည့်နေရာအားလုံးကို စက်က အလိုအလျောက်ထိန်းချုပ်ထားပြီး ဂဟေဆက်သည့်နေရာအရွယ်အစားနှင့် အကွာအဝေးသည် manual spot welding ထက် ပိုမိုကောင်းမွန်ပါသည်။

အလျားလိုက် H beam တပ်ဆင်ခြင်းစက်

2-ဂဟေဆော်ဧရိယာ

ပါဝင်ပါသည်:

WHM36 H-Beam အလိုအလျောက် SAW ဂဟေဆော်စက် (Single arc welding သို့မဟုတ် tandem arc welding နည်းပညာကို ပံ့ပိုးသည်)။

စက်ပစ္စည်းတွင် အပိုင်းနှစ်ပိုင်းပါဝင်သည်- gantry ဂဟေဆက်သော ပင်မစက်နှင့် အနေအထားများစွာ ဂဟေဆော်သည့်နေရာပေးစနစ်။ H-beam ၏ဂဟေဝိသေသလက္ခဏာများနှင့် tandem arc နစ်မြုပ်နေသော arc ဂဟေဆက်ခြင်း၏လုပ်ငန်းစဉ်ဝိသေသများအရ၊ ဤကိရိယာအတွက် အထူးဒီဇိုင်းဖြစ်သည့် "လက်မောင်းနှစ်ထပ်ဂဟေဆော်ခြင်း" သို့မဟုတ် "လက်တစ်ဖက်တည်းရှိ အသားလွှာဂဟေဆော်ခြင်း" ဖြစ်သည့် ဤကိရိယာအတွက် ဂဟေမုဒ်နှစ်ခုကို ဒီဇိုင်းထုတ်ပါသည်။ ဤဒီဇိုင်း၏ ရည်ရွယ်ချက်မှာ H beam ၏ မတူညီသော webs အထူအလိုက် H-beam တွင် လျင်မြန်သော ဂဟေဆက်ခြင်းကို နားလည်ရန် အကောင်းဆုံးသော ဂဟေမုဒ်ကို အလိုအလျောက် ရွေးချယ်နိုင်စေရန်ဖြစ်သည်။ Multi-position welding table သည် H-beam ကို မတူညီသော လိုအပ်သောထောင့်ဖြင့် လှန်ရန် ဂဟေနည်းပညာ/မုဒ်၏ လိုအပ်ချက်အရ လုပ်ဆောင်နေပြီး၊ ထို့ကြောင့် အကောင်းဆုံးထိုးဖောက်မှုနှင့် ဂဟေချုပ်ရိုးစွမ်းဆောင်ရည်ကို ရရှိစေရန်။ Multi-position welding table တွင် 180 degree beam flipper သည် welding table နှင့် roller table အကြားတွင် အလုပ်လုပ်နေသည်၊ ဤ flipper သည် H-beam ၏ အလိုအလျောက် infeeding နှင့် outfeed နှင့် welding အတွက် welding အတွက် အလိုအလျောက် flipping နှင့် ကွဲပြားသော ဂဟေချုပ်ရိုးနံပါတ်ပေါ်ရှိ welding အတွက် အလိုအလျောက် flipping ပြုလုပ်ပေးပါသည်။

အလျားလိုက် အနေအထားတွင် ဂဟေဆော်ခြင်း = အပြားလိုက် ဂဟေဆော်ခြင်း။

သို့မဟုတ်-

WHM36 H-Beam အလိုအလျောက် SAW ဂဟေဆော်သည့်စက် (Single arc welding သို့မဟုတ် tandem arc welding နည်းပညာကို ပံ့ပိုးသည်)။

WHM36 H-Beam အလိုအလျောက် SAW ဂဟေစက်

တိမ်းစောင်းအနေအထားတွင် ဂဟေဆော်ခြင်း= အသားလွှာဂဟေဆက်ခြင်း။

SAW ဂဟေစက်တစ်ခုစီနှင့်အလုပ်လုပ်ရန်၊ ဂဟေအရည်အသွေးကောင်းမွန်စေရန်အတွက် H beam ကို အလျားလိုက် သို့မဟုတ် 55 ဒီဂရီလှည့်ရန်အတွက် စက်တစ်ခုစီအတွက် CNC ဂဟေဆော်သည့်နေရာအတွက် 2sets ရှိပါသည်။

CNC welding positioner

ဂဟေဧရိယာတွင်၊ ဂဟေဆော်ရန်ရည်ရွယ်ချက်အမျိုးမျိုးအတွက် 90 ဒီဂရီ သို့မဟုတ် 180 ဒီဂရီတွင် beam ကိုလှန်ရန် beam flippers များရှိသည်။

H beam ကိုလှန်ရန် Beam flipper

beam flippers များ၏ အလုပ်လုပ်ဆောင်မှုဇယား-

3- ဖြောင့်တန်းသောနေရာ၊

နောက်တွင် စက်ကို ဖြောင့်ခြင်းဖြင့် အလင်း၏အနားကွပ်ကို ဖြောင့်စေရန်အတွက် H beam အနေအထားမှ âυہہے ဘက်သို့ လှန်ရန် Beam flipper တစ်အုပ်။

H beam ၏ flange ဖြောင့်စက်များအတွက် H beam flange ဖြောင့်စက်များ။ H beam တစ်ခုတွင် flanges 2 ခုရှိသည်။ flanges နှစ်ခုလုံးသည် ဖြောင့်ရန် လိုအပ်သည်။ သို့သော် စက်သည် အနားကွပ်တစ်ခုတွင် တစ်ကြိမ် ဖြောင့်နိုင်သည်။ ထို့ကြောင့် flange 1 ခုကို ဖြောင့်အောင် ပြီးပါက၊ beam flipper သည် beam ကို 180 degree တွင် လှန်ပြီး အောက်ခြေဘက်တွင် ဖြောင့်ရန် လိုအပ်သော flange ကို ပြုလုပ်နိုင်မည်ဖြစ်သည်။

CNC အလျားလိုက်ဖြောင့်စက်

သံမဏိပြားမှ ဂဟေဆော်ထားသော H beam/I beam ကို မည်သို့ထုတ်လုပ်မည်နည်း။

အောက်ဖော်ပြပါသည် ပန်းကန်ပြားများမှ H beam နှင့် နောက်ဆုံးစစ်ဆေးခြင်းအထိ ထုတ်လုပ်မှုအတွက် ထုတ်လုပ်မှုစီးဆင်းမှုဇယားဖြစ်သည်။

ထုတ်လုပ်မှုစီးဆင်းမှုဇယား

H-beam welding လိုင်းများကို Usersâabilities စက်ရုံတွင် ထည့်သွင်းထားသည်။
